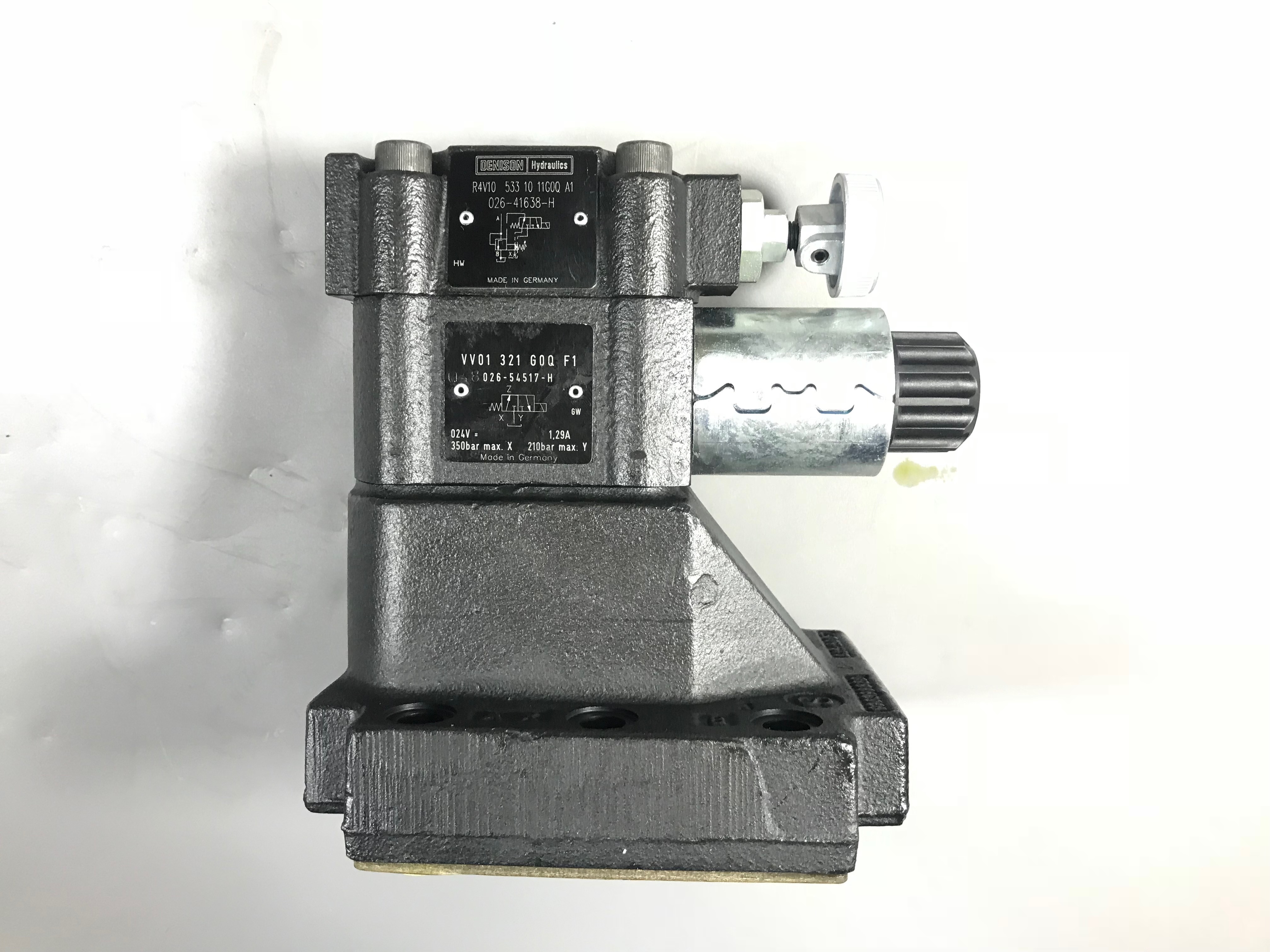

PARKER派克 溢流阀 026-41638-H R4V10 533 10 11G0Q A1

端口连接：NG25 / CETOP 08

密封材料：NBR

压力控制范围：350 bar

压力调节控制类型：Hand knob

排水选件：Drain line internal

开关选件：N/A

输入电压：N/A

其他选件：N/A

最大运行压力：接口A，X 350; 接口B，Y 30 bar

运行类型：先导

最大流速：N/A

启动类型：手动

流速：300 L/min

最高运行温度：60 °C

最低运行温度：-20 °C

密封材料：NBR

阀体材料：Cast iron

与流体类型共同使用：Hydraulic oil according to DIN 51524

压力控制范围：350 bar

安装类型：Subplate mounting

产品序列：Pressure valve

市场：

• 工业特点与优势：

• 多种选择 - 适用于几乎各种应用

• 卓越的恒压性能 - 支持稳定的操作

• 非常好的压力/流动特性 - 有助于系统的高能效

• 交货时间短 - 不需要仓储

• R4V / R6V比例：适合于PCD00A-400数字放大器模块

• 先导阀通过手动调节或比例电磁阀操作

• 2个接口：- R4V底板ISO 6264（DIN 24340 D型），带VV01卸荷阀- R6V底板ISO 6264（DIN 24340 Form E），带CETOP 03卸荷阀

• 3个压力级

• 3种调节模式：- 手柄- 带铅封的盖型螺母- 缸式锁定

• 通过端口X进行远程控制• 更大压力机械调整（R6V * P2可选）

应用：

• 适用于一般液压应用

• 普通压机

• 压铸

R4V / R6V系列P口的系统压力通过X油道作用于有弹簧加压的先导锥阀芯上。此先导阀芯控制了插装主阀上部的Z腔的压力，主阀本身还附加地依靠主弹簧使其关闭。如果先导压力超过设定压力，则先导锥阀芯打开，从而限制先导压力。当系统压力超过先导压力加上弹簧力时，主阀则打开通T口，因此P口压力就限制在设置的水平。

R4V / R6V系列带卸荷功能除了溢流功能外，通过电磁铁使卸荷阀与Z腔相通连接到油箱。这允许油液从P口通到T口，在更小压降下循环工作。卸荷阀可以是标准CETOP 03阀（R6V）或叠加阀（R4V）。无论哪种型式的阀，卸荷工况可以是使电磁阀通电或断电都可以。
