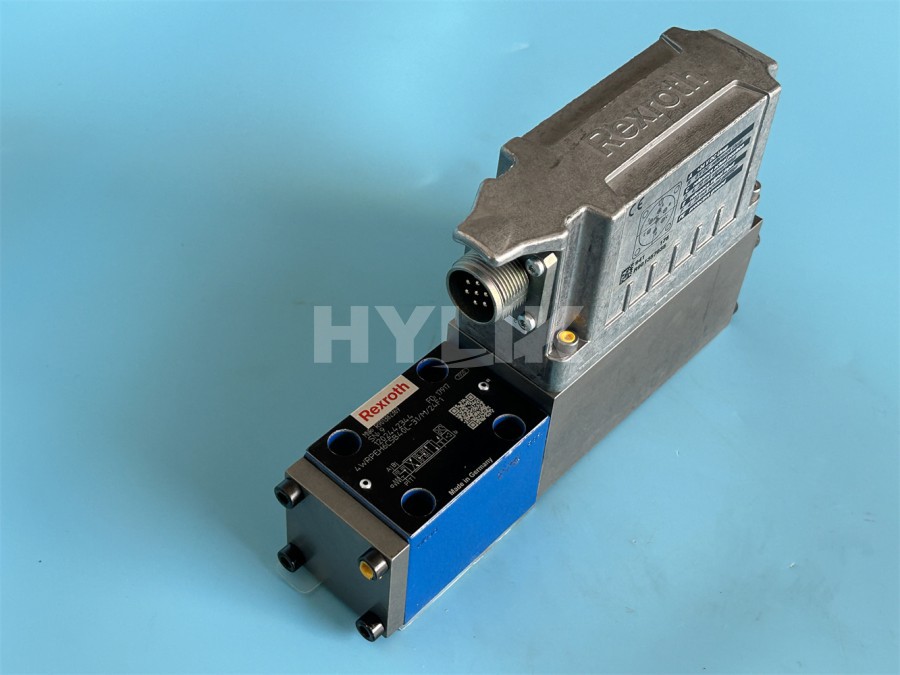

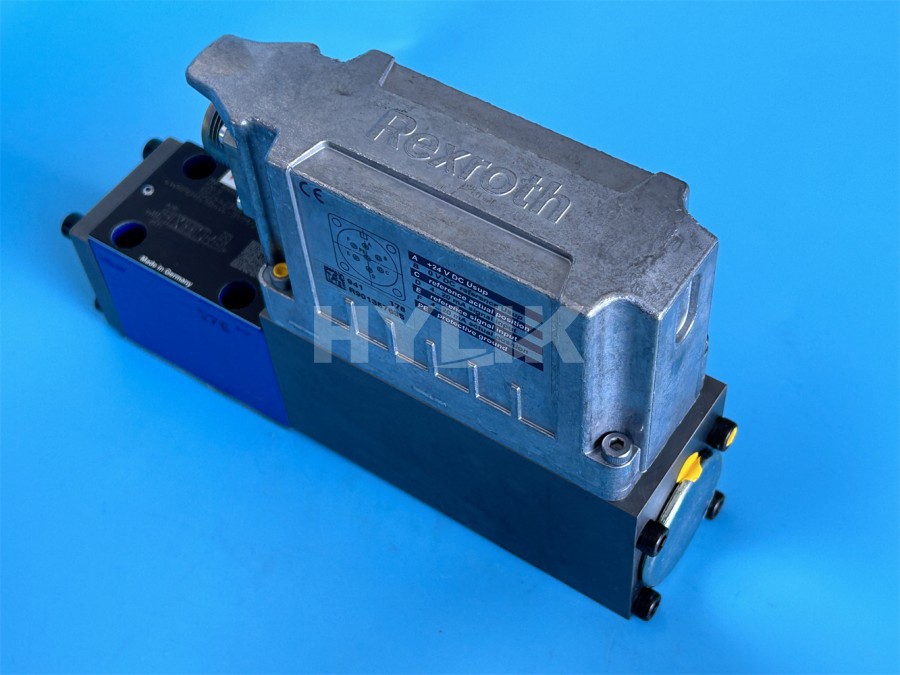

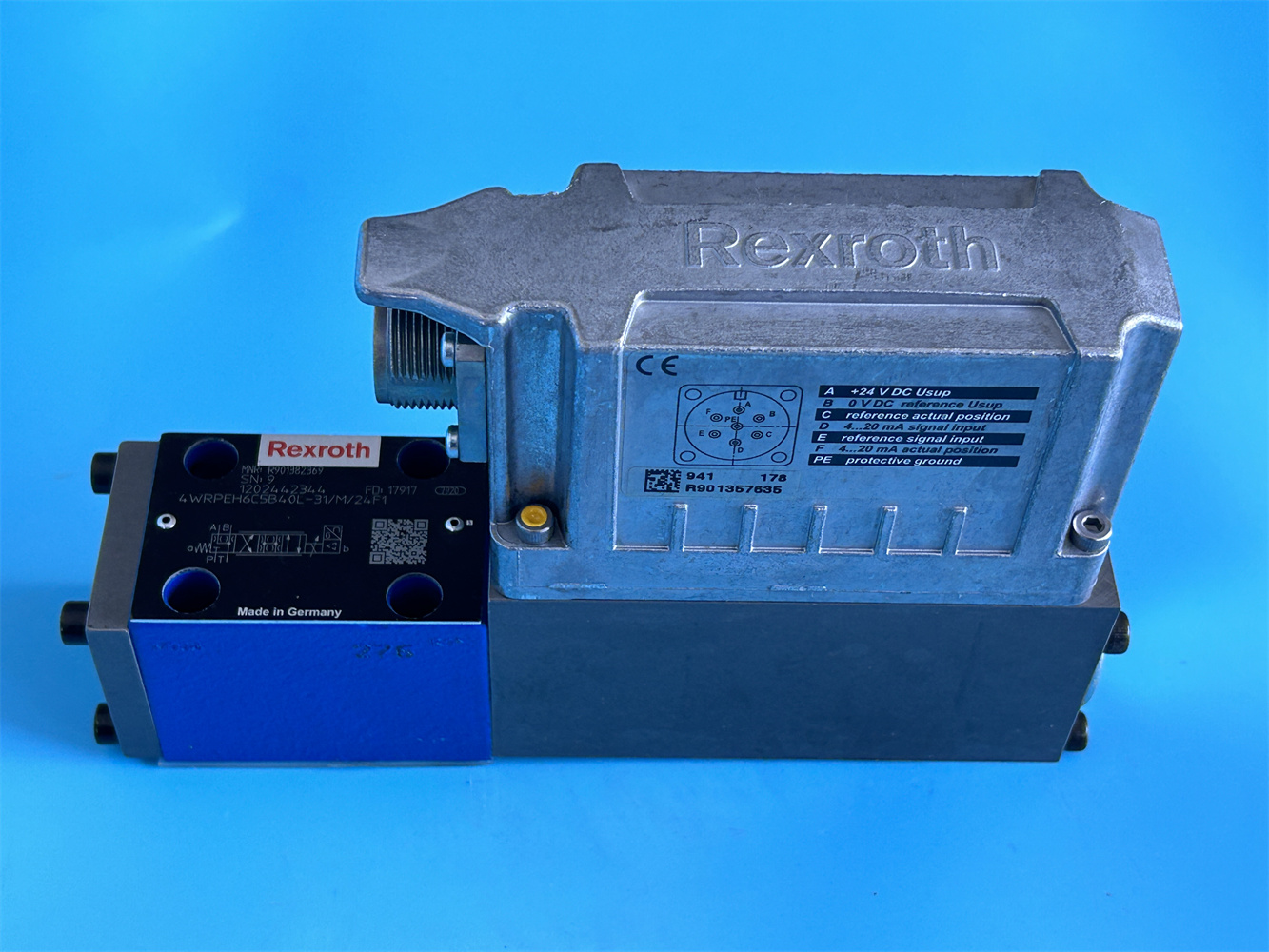

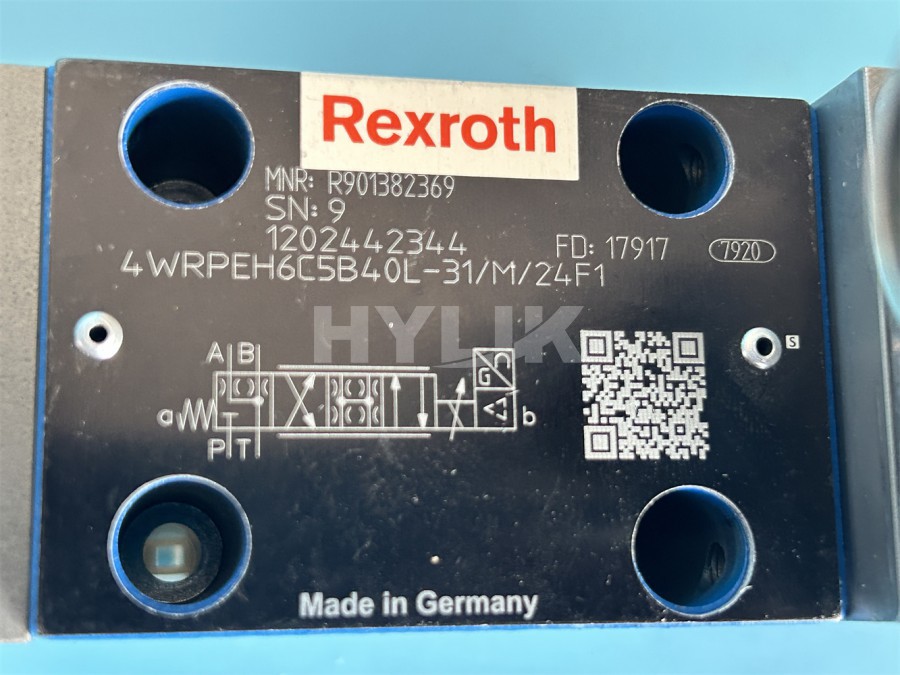

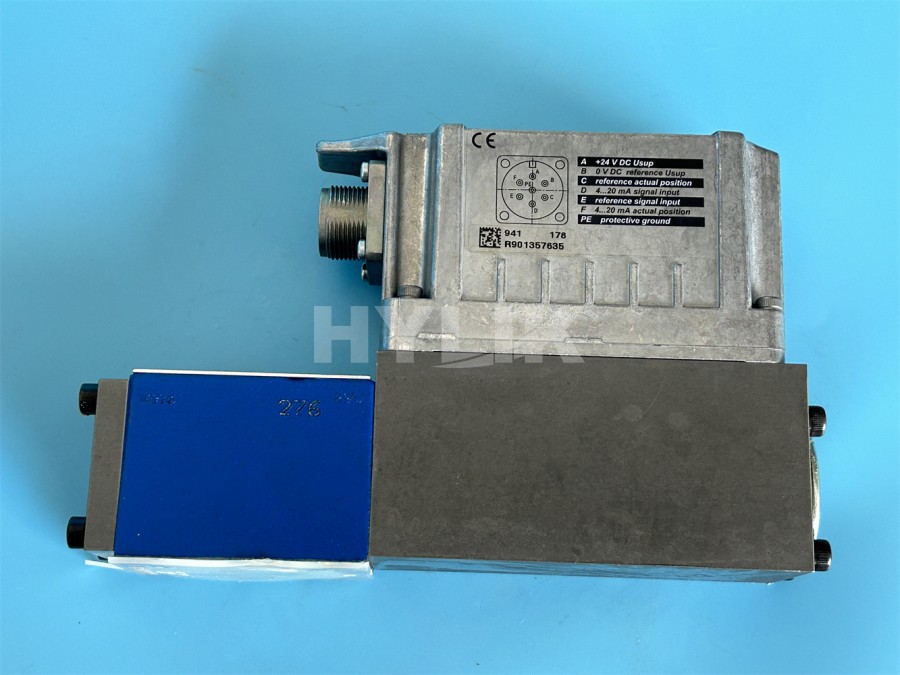

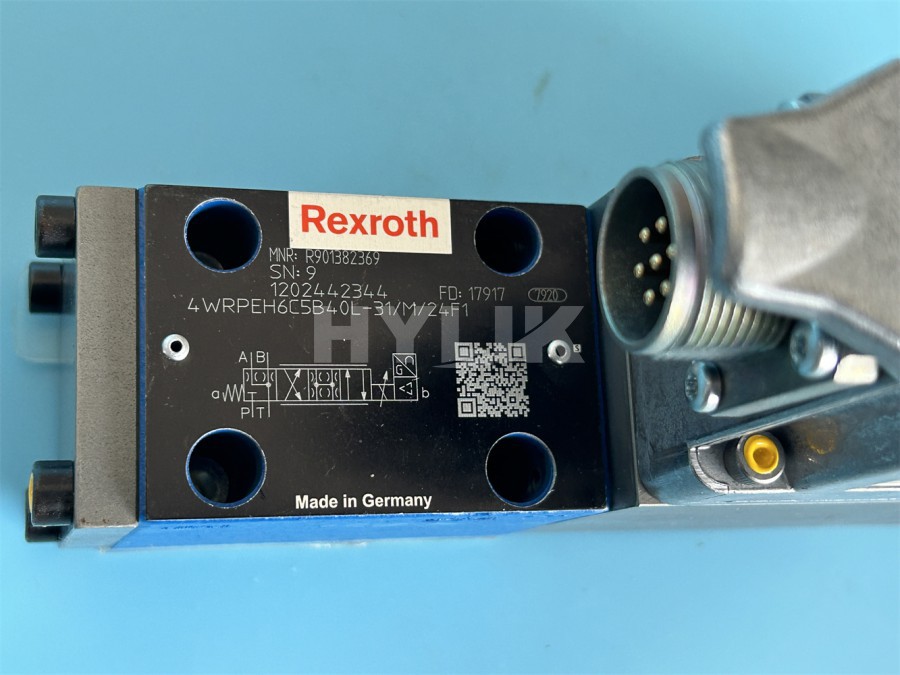

REXROTH力士乐 方向控制阀 R901382369 4WRPEH6C5B40L-3X/M/24F1

R901382369 4WRPEH 6 C5 B40L-3X/M/24F1力士乐比例阀

高响应换向阀，直动式，带电气位置反馈

和集成电子 (OBE)

4WRPE

• 尺寸 10

• 组件系列 3X

• 工作压力 350 bar

• 标称流量 50 … 80 l/min

• 用于 I4.0 的数字接口 IO-Link

• 特征

• 可靠 - 经过验证的稳健设计

• 节能 - 无需先导油，高流量和低压差

• 灵活 - 适用于位置和速度控制

• 精确 - 响应灵敏度高，滞后小

• 安全 - 可以通过 ISA 适配器关闭第二个电磁阀

• IO-Link 接口

  4WRPEH 型高频响阀是带有电气位置反馈和集成电子元件 (OBE) 的直动式方向控制阀。在集成电子元件 (OBE) 中，***控制值将与位置理论值进行比较。在有控制偏差的情况下，将激活行程线圈（由于磁力变化，该线圈需抵住弹簧调节控制阀芯）。行程/控制剖面与控制值成比例进行控制。在控制值预设值为 0 V 的情况下，电子元件扺住弹簧将控制阀芯调节到中心位置。在停用状态下，弹簧处于松弛状态，此时长度最长，阀门处于故障安全位置。

  断电行为

  当有关闭的电子元件时，阀门将立即移动至相应的安全初始位置（本质安全型）。在此连接中，它在切换位置 P–B/A–T 之间移动，并可能导致受控组件发生移动。系统设计环节中应将这一点纳入考虑范围。4WRPEH 型高频响阀是带有电气位置反馈和集成电子元件 (OBE) 的直动式方向控制阀。在集成电子元件 (OBE) 中，***控制值将与位置理论值进行比较。在有控制偏差的情况下，将激活行程线圈（由于磁力变化，该线圈需抵住弹簧调节控制阀芯）。行程/控制剖面与控制值成比例进行控制。在控制值预设值为 0 V 的情况下，电子元件扺住弹簧将控制阀芯调节到中心位置。在停用状态下，弹簧处于松弛状态，此时长度最长，阀门处于故障安全位置。

  断电行为

  当有关闭的电子元件时，阀门将立即移动至相应的安全初始位置（本质安全型）。在此连接中，它在切换位置 P–B/A–T 之间移动，并可能导致受控组件发生移动。系统设计环节中应将这一点纳入考虑范围。
