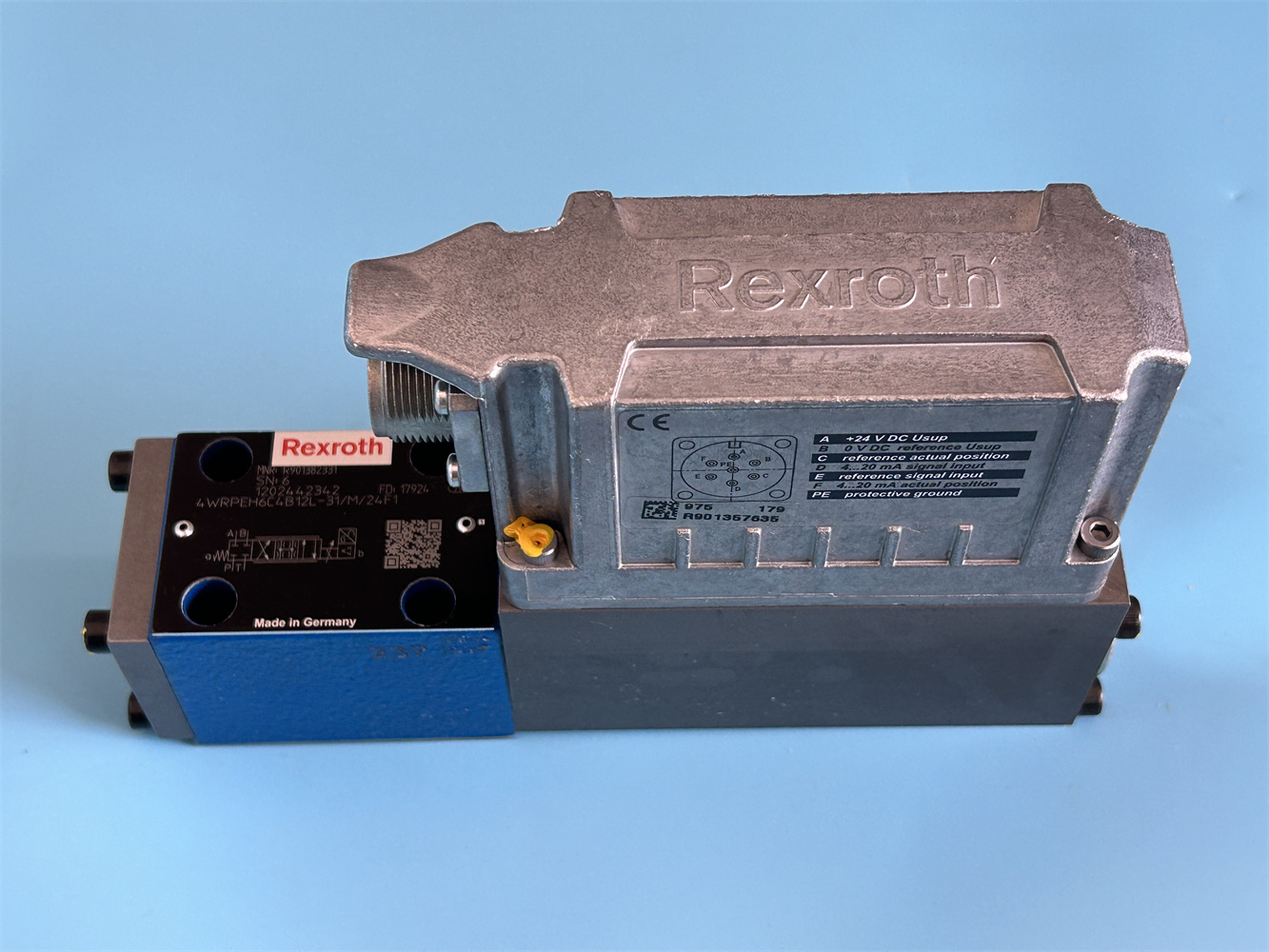

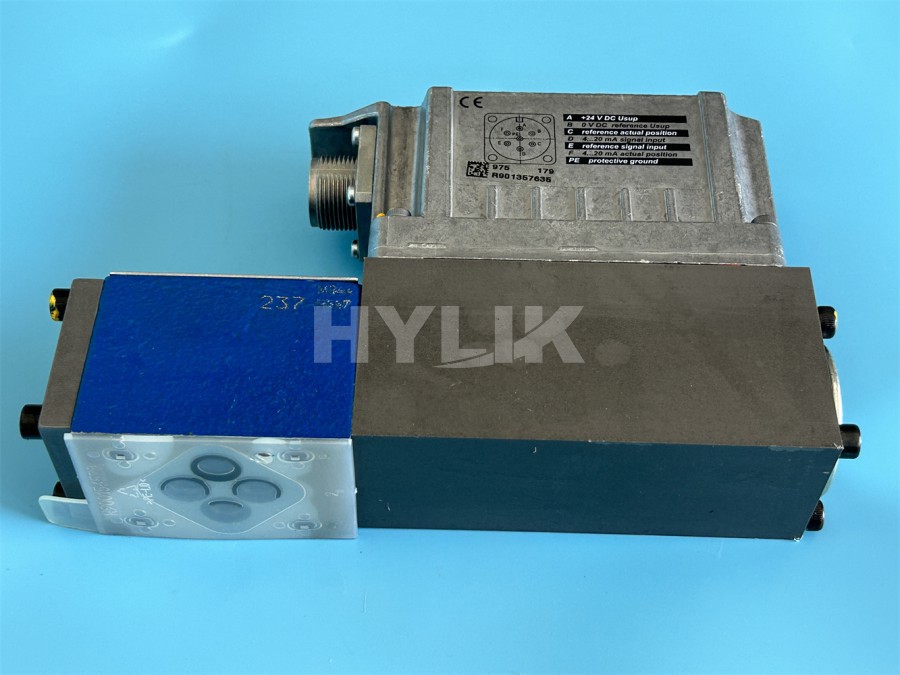

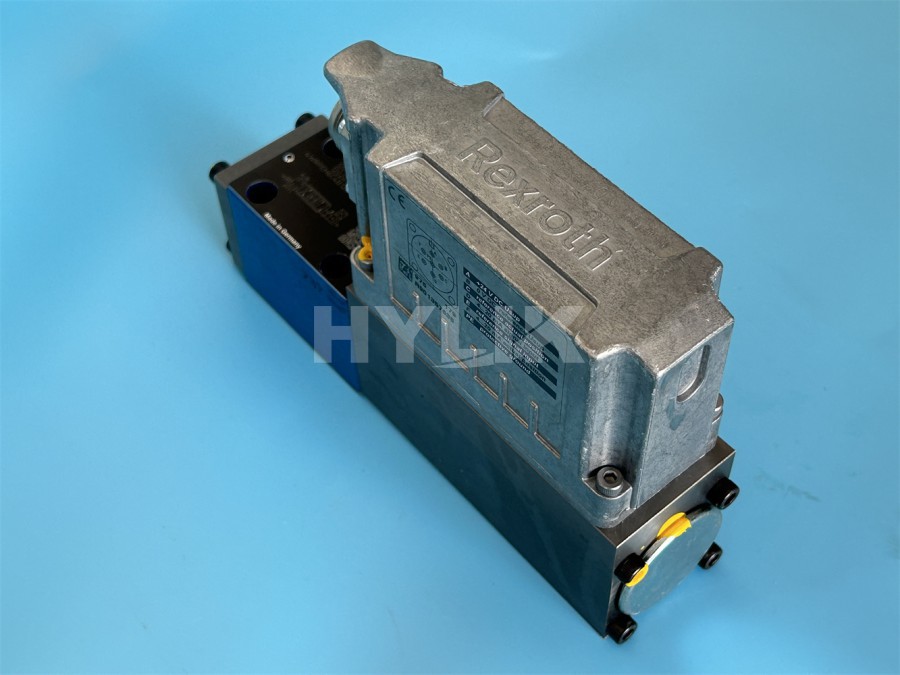

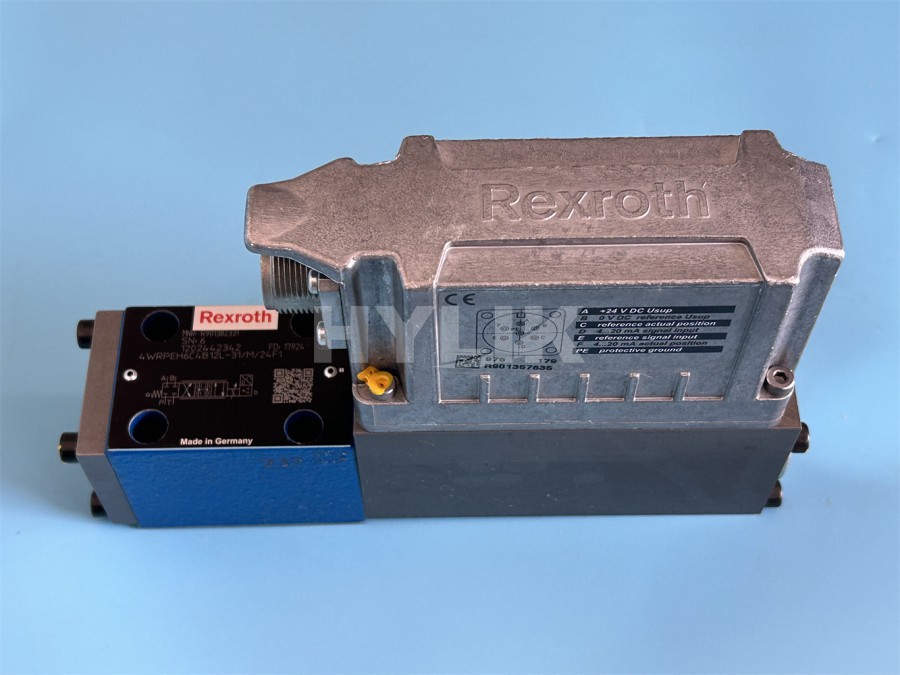

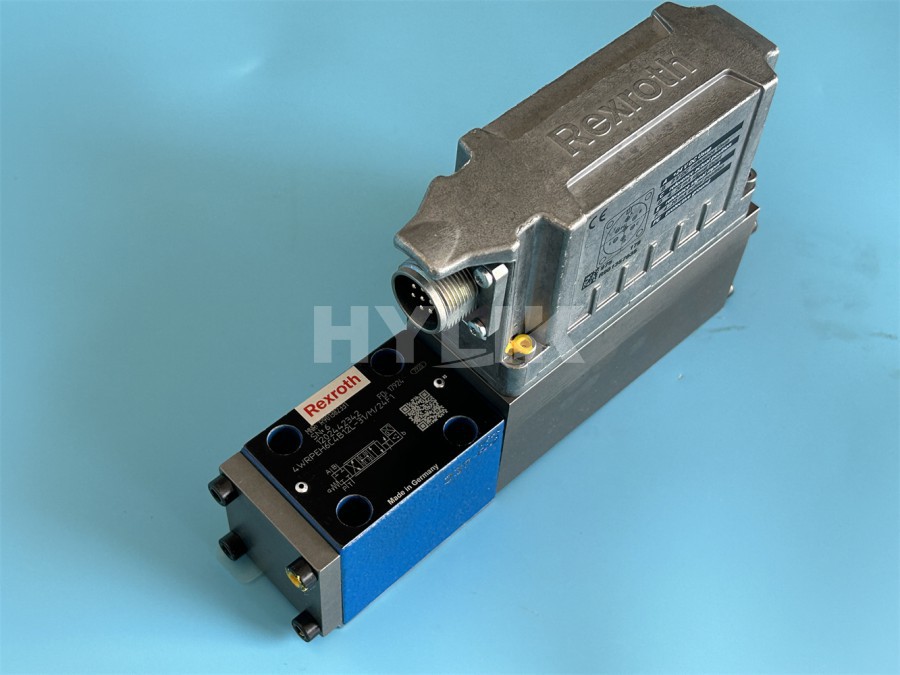

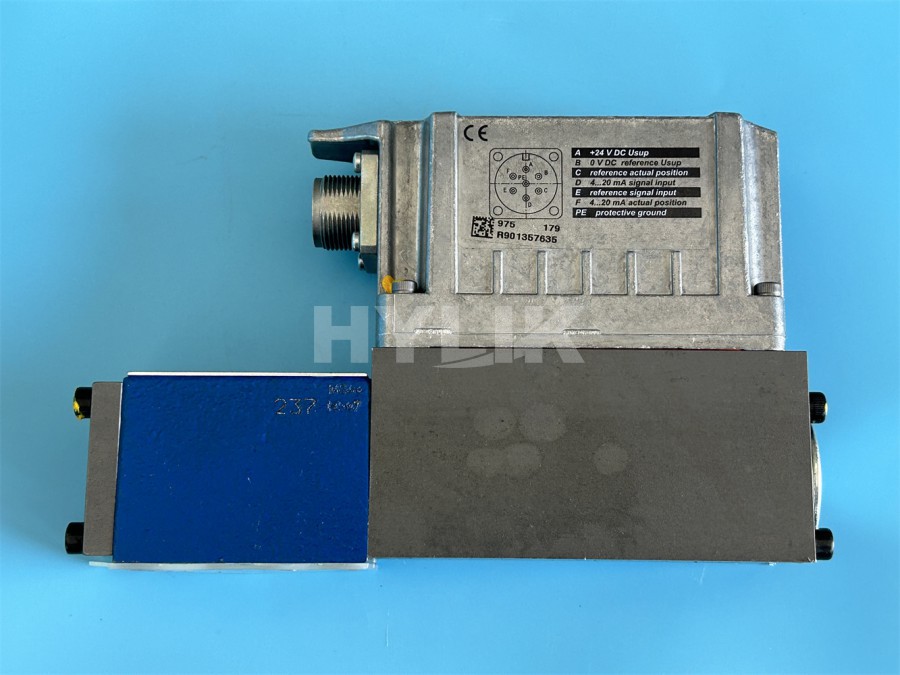

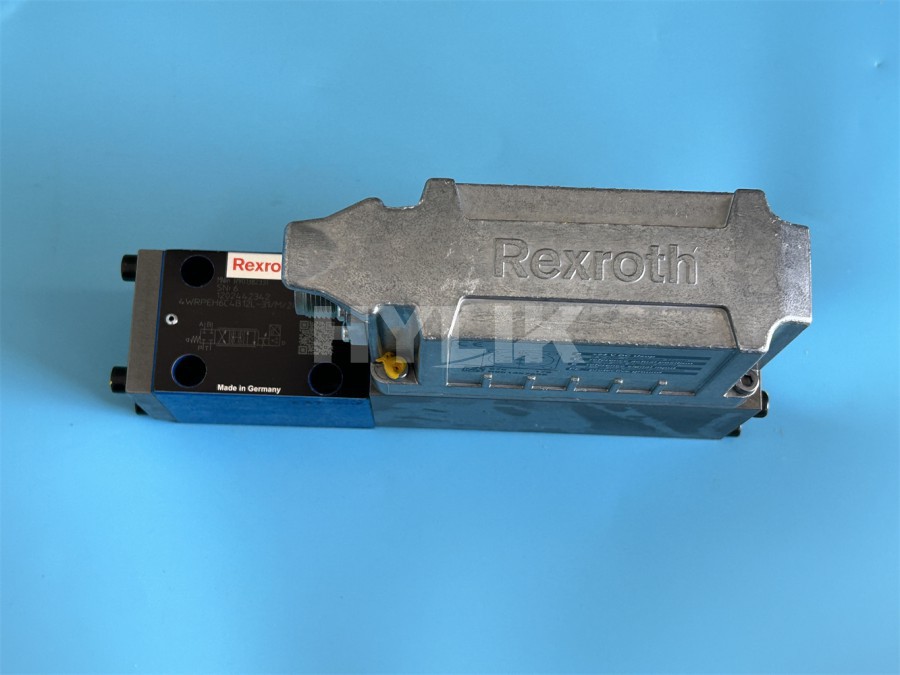

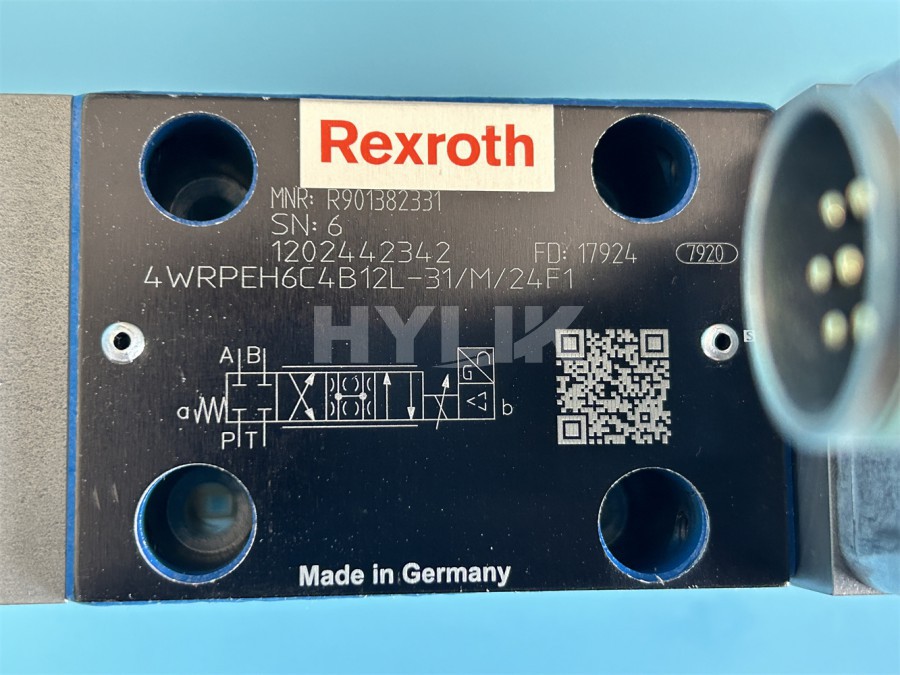

REXROTH力士乐 方向控制阀 R901382331 4WRPEH6C4B12L-3X/M/24F1

R901382331 4WRPEH6C4B12L-3X/M/24F1方向控制阀

规格 10

组件系列 3X

大工作压力 350 bar

额定流量 50 .. 100 //min

用于14.0 的数字接口 10-Link

特征

可靠-经过验证且坚因耐用的设计安全-控制阀芯的故障安全位置处于关闭状态

节能-无需先导油

高质量-具有伺服阀性能的控制阀芯和套筒

灵活-适用于位置、速率和压力控制

-响应灵敏度高，滞后小

。lO-Link 接口，可选

4WRPEH 型阀门是带有电气位置反馈和集成电子元件(OBE)的直动式高频响方向阀。

4WRPEH 高频响阀主要包括:

带伺服阀性能控制阀芯和套筒的阀体(1)

带位置传感器 (2)的控制线圈(可选配电子元件保护膜(6))带模拟接口或 I0-Link 接口(4)的集成电子元件(OBE)(3)(可选配衰减阀板(5))

功能

集成电子元件 (0BE)将控制值与实际位置值进行比较，在有控制偏差的情况下，行程线圈将被激活，由于磁力变化，该线圈需抵住弹簧调节控制阀芯，行程/控制阔芯剖面以与控制值成比例的方式进行控制，在控制值预设值为0的情况下，电子元件抵住弹簧将控制阀芯调节到中心位置，在停用状态下，弹簧处于松弛状态，此时弹簧长度长，阀门处于故障安全位置。

控制线圈断电在以下故障情况下，集成电子元件(OBE)使控制线圈断电，且控制阀芯将设置为故障安全位置:低于小电源电压

仅当接口为'F1'时:

·电流值低于小电流控制值 2 mA(包括控制值线的电缆中断(电流环))

仅当接口为'L1'时:”使能未激活，通讯中断

·内部 10-Link 发生故障时

仅当接口为'C6' 时:

额外使能未激活

衰减阀板'D

衰减阀板(5)降低集成电子元件上的加速振幅(频率>300 Hz)
