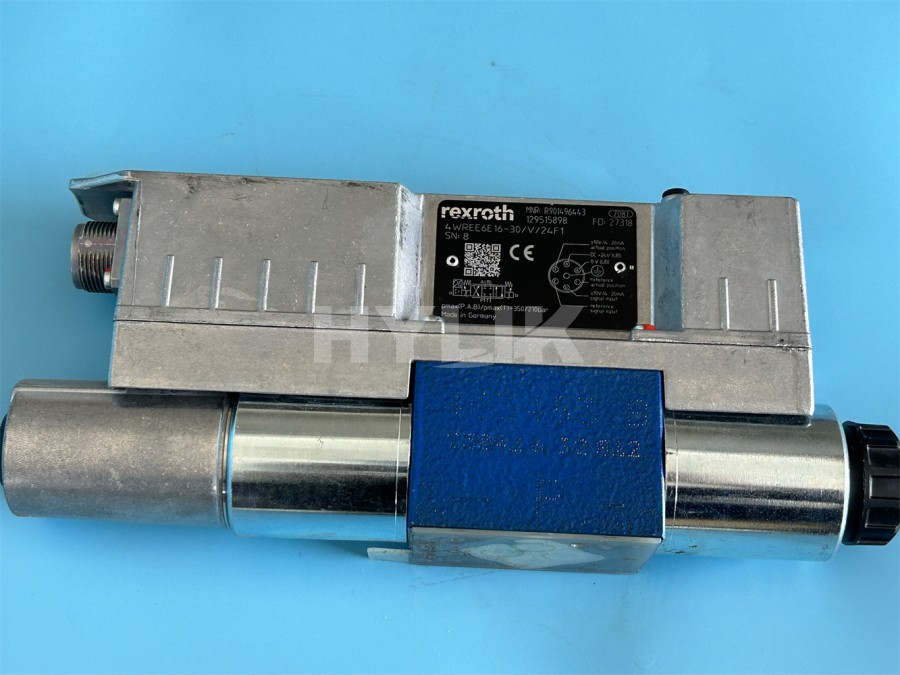

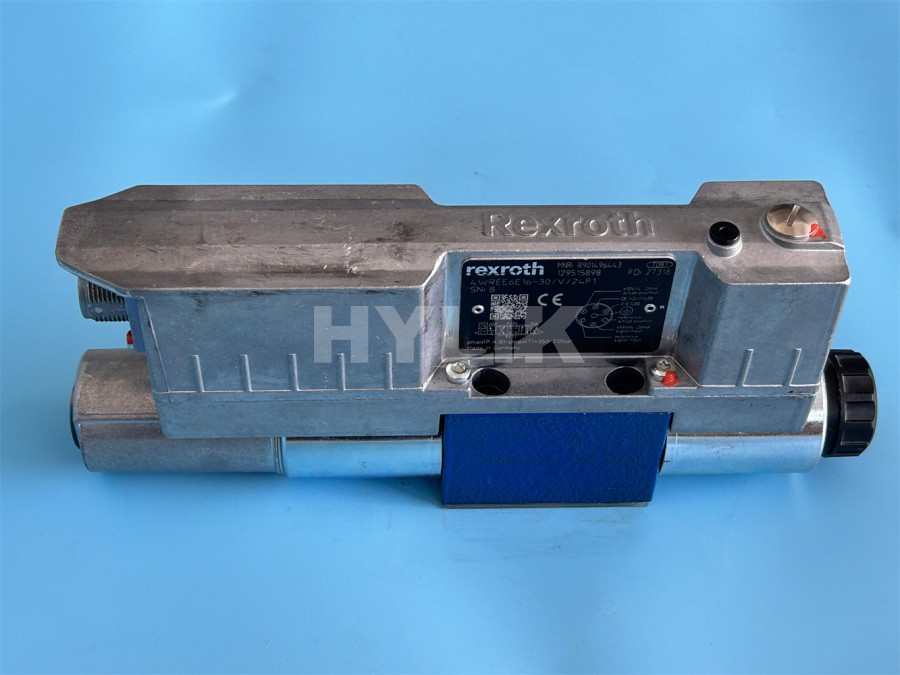

REXROTH力士乐 比例换向阀 R901496443 4WREE6E16-3X/V/24F1

R901496443 4WREE6E16-3X/V/24F1比例方向阀

型号4WREE6E16-3X/V/24F1订货号R901496443特征2 位 4 通或 3 位 4 通结构用于底板安装油口安装面符合 ISO 4401-03-02-0-05调整体积流量的方向和大小通过带对中螺纹的比例线圈进行起动弹簧定中的控制滑板带电压或电流输入（"A1" 或 "F1"）的集成控制电子元件 (OBE)

产品说明4WREE 型号的阀门是带电气位置反馈和集成电子元件 (OBE) 的直动式比例方向阀。设置阀门的基本构成包括：带连接面的壳体 (1)▪带有压缩弹簧（3 和 4）与弹簧座（5 和 6）的控制阀芯 (2)▪带对中螺纹的线圈（7 和 8）▪位置传感器 (9)▪集成电子元件 (13)▪可通过橡胶塞进行电气零电位调节 (12)▪

功能线圈（7 和 8）断电后，通过弹簧座（5 和 6）之间的压缩弹簧（3 和 4）使控制阀芯 (2) 保持在中心位置▪通过控制比例线圈（例如线圈 "b" (8)）对控制阀芯 (2) 进行直动式操作▪将控制阀芯 (2) 与电气输入信号成比例地向左移动‐这样将通过具有渐进流量特性的节流横截面，打开从 P 到 A 及从 B 到 T 的连接‐在断电状态下，线圈的复位弹簧使得控制阀芯 (2) 保持在机械中心位置。使用 "V" 型阀芯机能的控制阀芯时，此位置与液压中心位置不对应！电动阀控制环关闭时，控制阀芯将位于液压中心位置。带 2 个阀芯位置的阀门（型号 "4WREE…A…"）基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，这两个阀芯位置阀仅配有线圈 "a" (7)。其配有螺堵 (10) 来代替第二个比例线圈。OBE 中的压力补偿元件 "-967"为了防止集成电子元件 (OBE) 壳体中形成冷凝水，可以使用电子元件保护膜 (11)。建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。
注意：由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用寿命的延长而增加。▪不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。▪PG 装配件 (14) 不得打开。
