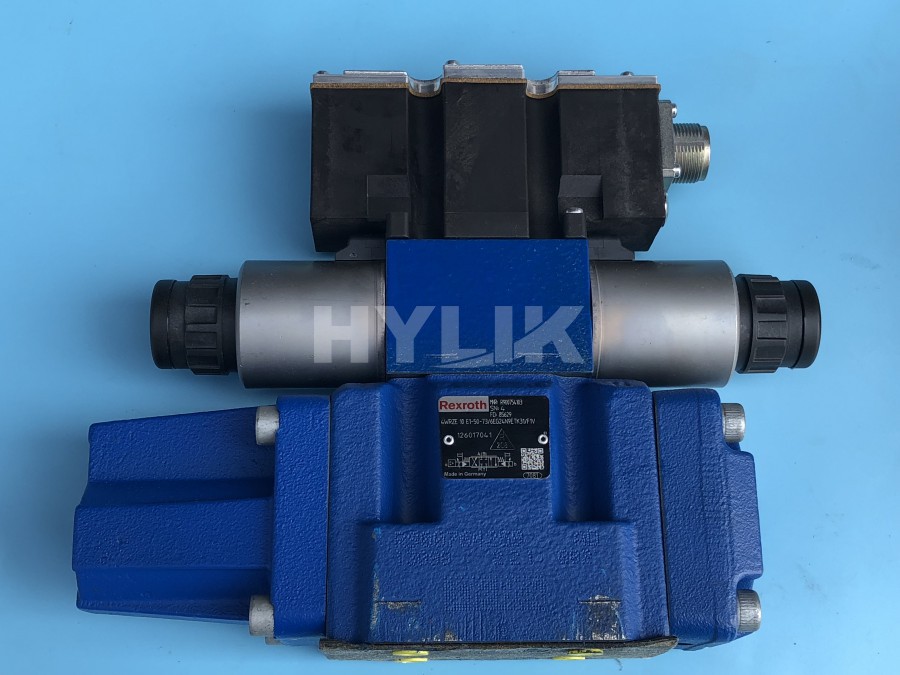

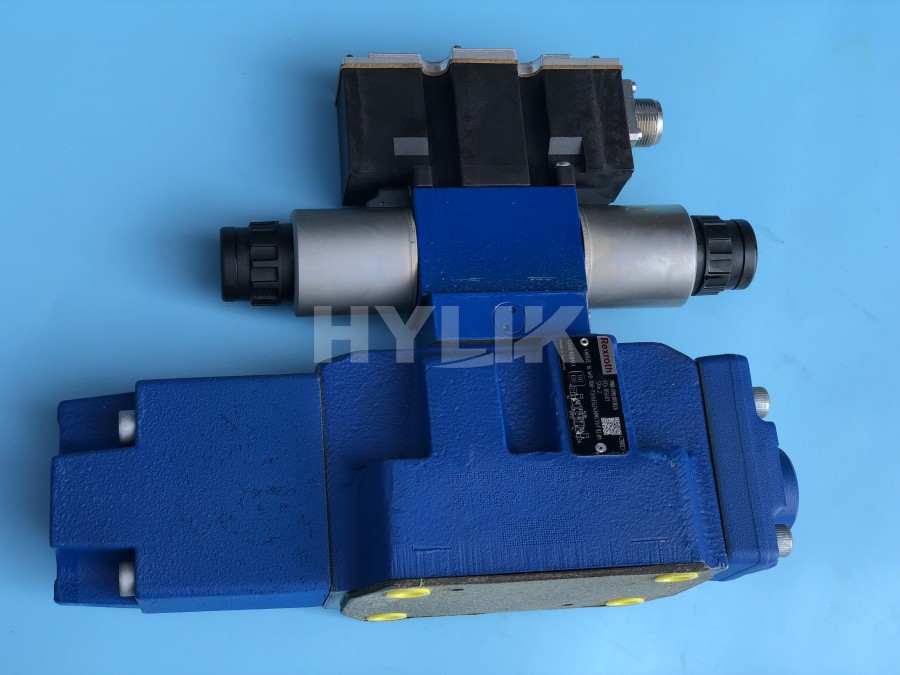

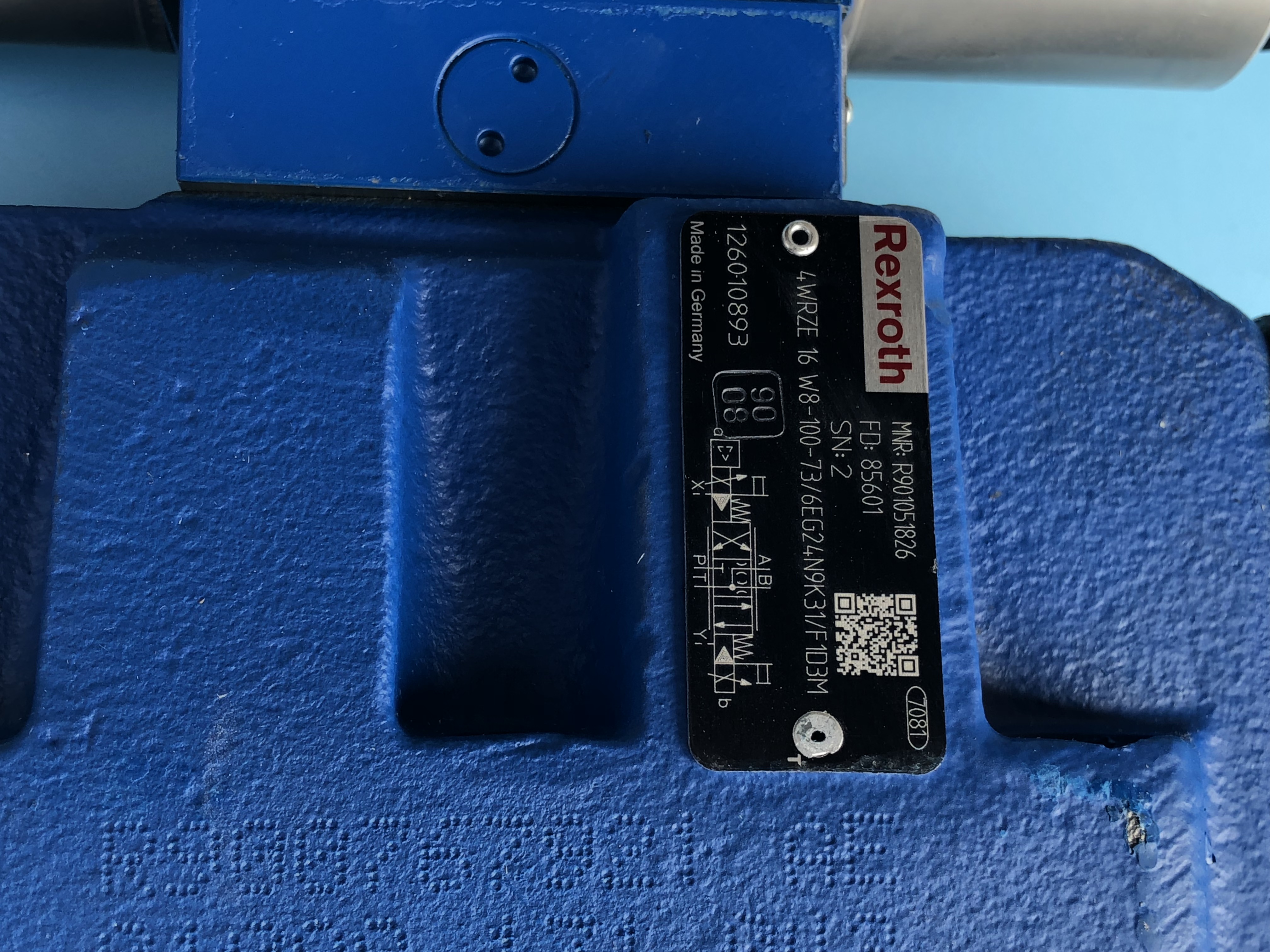

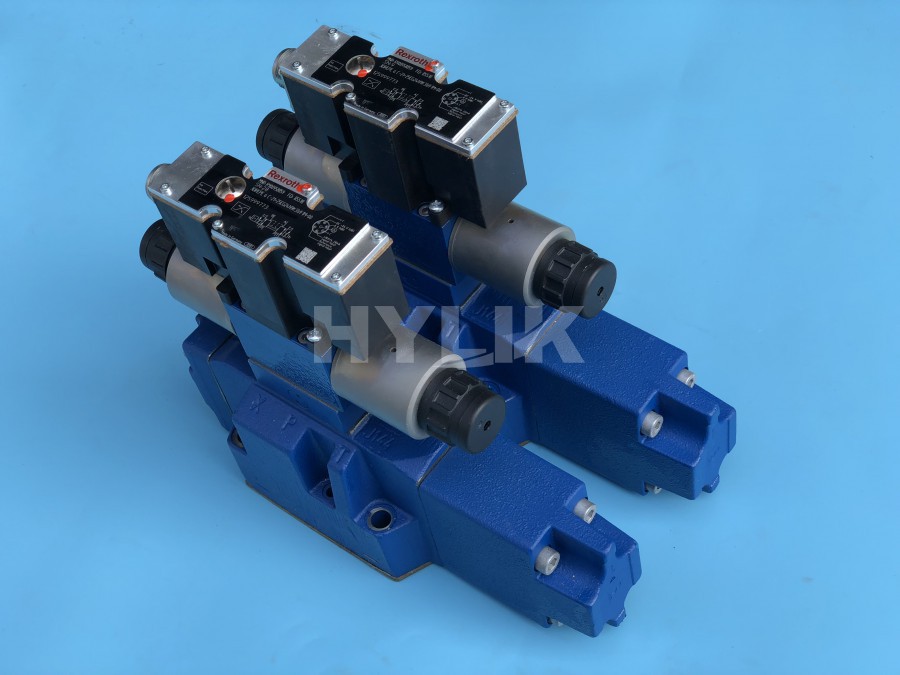

Rexroth力士乐 比例方向阀 R901051826 4WRZE16W8-100-7X/6EG24N9K31/F1D3M

R901051826 4WRZE16W8-100-7X/6EG24N9K31/F1D3M特征带集成电子元件 (OBE) 的先导式二级比例方向阀控制液压油的流向和流量通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作用于底板安装：孔图按 ISO 4401辅助操纵装置，可选弹簧定中的控制滑板

先导式比例方向阀型号 4WRZ(E)… 和 5WRZ(E).52…型号为 4WRZ(E) 的阀门是由比例电磁铁启动的先导式四通方向阀。它们的功能是控制流动方向和流量。5WRZ(E)… 型阀门配有附加油口“R”（仅限于 NG52）。设置：阀门的基本构成包括：带比例电磁铁（5 和 6）的先导控制阀 (9)带主控制阀芯 (11) 和对中弹簧 (12) 的主阀 (10)

功能：线圈（5、6）断电后，主控制阀芯 (11) 将通过对中弹簧 (12) 保持在中心位置。主控制阀芯 (11) 由先导控制阀 (9) 控制；主控制阀芯成比例移动，例如，通过启动线圈“b”(6)。→ 控制阀芯 (2) 向右移动，先导油通过先导控制阀 (9) 流入压力腔 (13)，并使主控制阀芯 (11) 根据电气输入信号成比例转动。→ 通过具有渐进流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接先导油可通过油口 P 从内部供给先导控制阀，也可通过油口 X 从外部供给先导控制阀。关闭线圈 (6)→ 控制阀芯 (2) 和主控制阀芯 (11) 移回至中心位置根据阀芯位置，液压油可从 P 流到 A，从 B 流到 T，或从 P 流到 B，从 A 流到 T (R)。可选手动应急操作（14 和 15）可在线圈不通电的情况下用于移动控制阀芯 (2)。注意：意外激活手动应急操作可能会导致不受控制的机器运动！注意：由于设计原理，阀内固有内部泄漏，泄漏量可能随着使用年限而增加。
