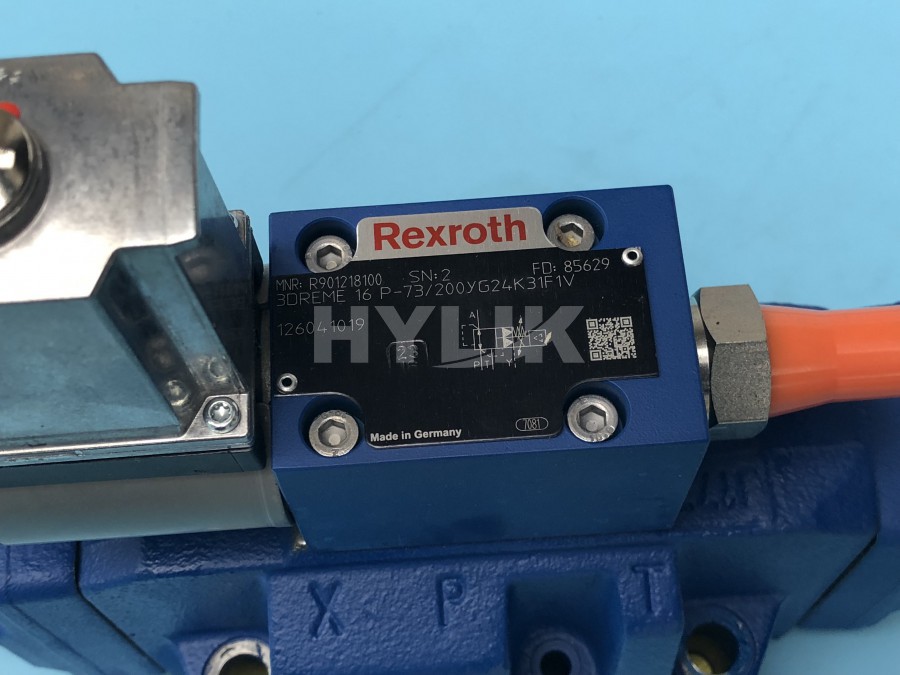

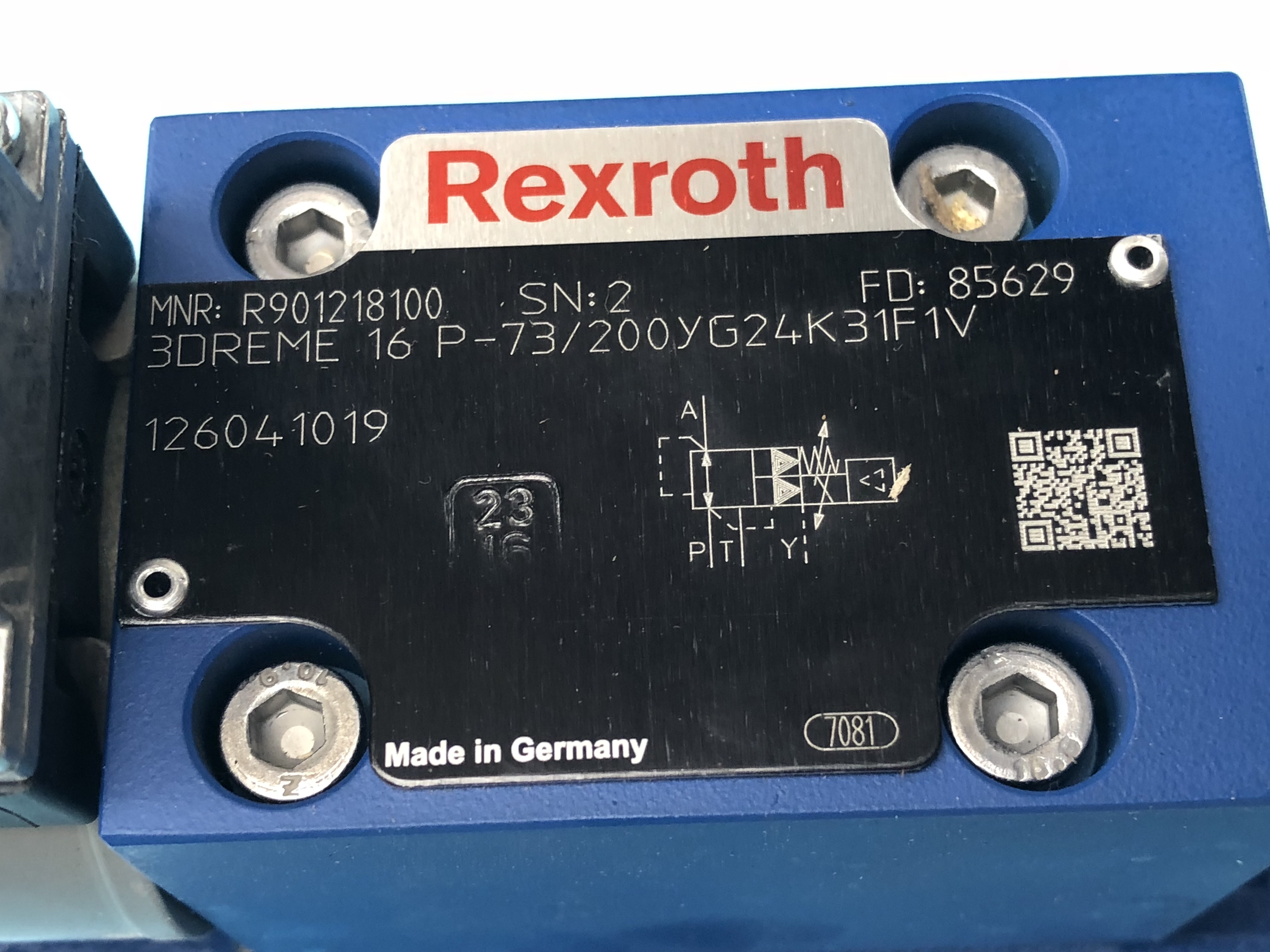

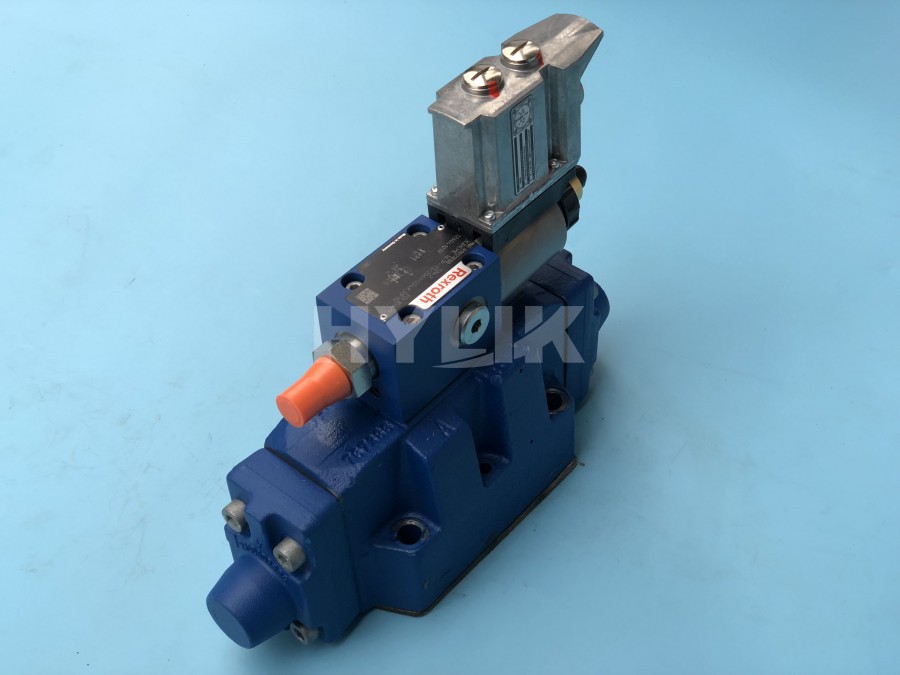

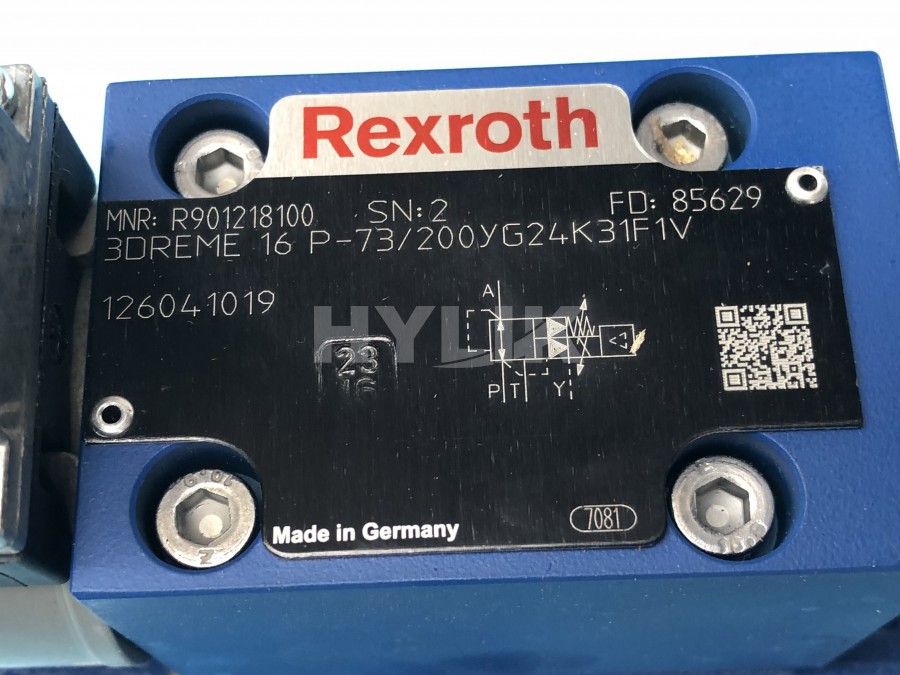

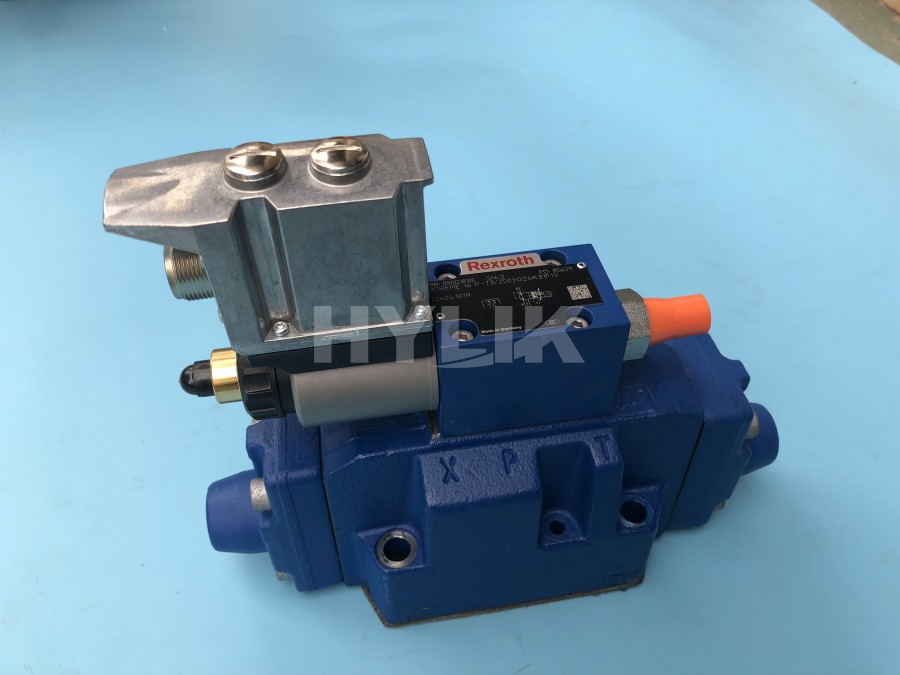

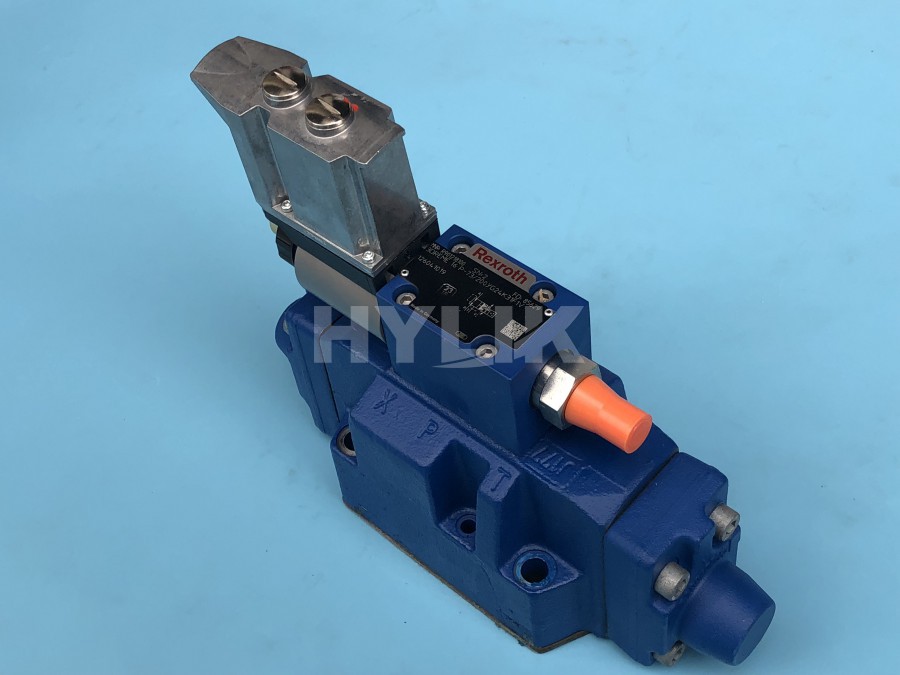

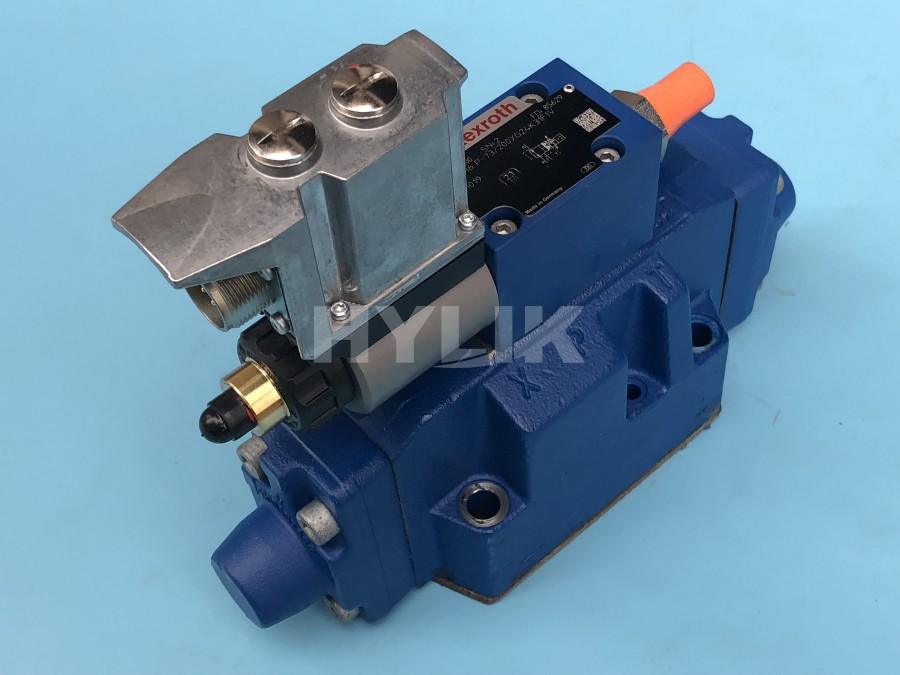

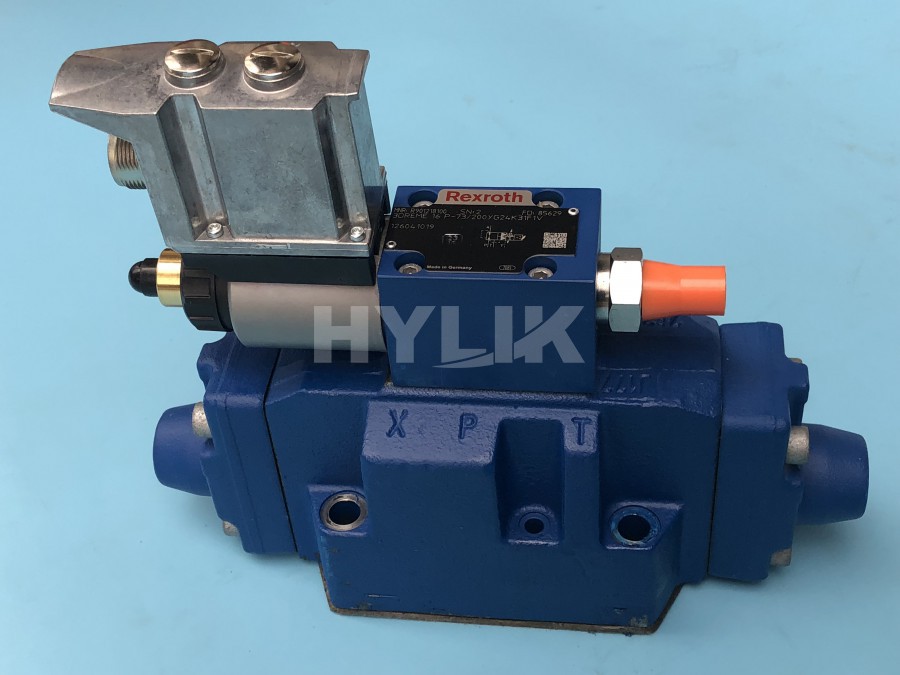

Rexroth力士乐 比例减压阀 R901218100 3DREME16P-7X/200YG24K31F1V

原装德国力士乐rexroth先导式比例减压阀 R901218100 3DREME 16 P-7X/200YG24K31F1V

3DRE(M)E 型阀门是电控先导式三通减压阀，可以为用电器提供压力限制。

它们可以用于降低（P 至 A）和限制（A 至 T）系统压力。

结构

阀门由以下两个主要组件构成：

先导控制阀 (1) 带比例电磁铁 (2) 和集成电子元件 (OBE) (17)，可选配最大压力限制装置 (15)。通过设备插头 (16) 连接电源电压和设定值电压。出厂时通过较小的样本偏差微调设定值压力特性曲线。▪

主阀 (3) 带主控制阀芯 (4)▪

功能

根据设定值，通过先导控制阀 (1) 在接口 A 中对待降低的压力进行设置。▪

当接口 P 减压时，主控制阀芯 (4) 通过弹簧 (5) 和 (6) 保持在中心位置。这可以防止用电器出现启动波动。▪

控制流体从孔 (7) 经由流量控制器 (8) 和控制室 (11) 到达节流间隙 (9) 并通过管路 (10) 到达接口 Y。该连接必须在容器中无压力的情况下进行。▪

减压

控制室 (11) 中先导压力的形成作为设定值的函数。▪

通过喷嘴 (12) 在弹簧腔 (13) 中形成压力，并将主控制阀芯 (4) 向右移动。液压油从 P 流向 A。▪

接口 A 中的用电器压力存在于弹簧腔 (14) 中。

将接口 A 中的压力提升至先导控制阀 (1) 的设定压力，这会导致主阀芯 (4) 向左移动。接口 A 中的压力与先导控制阀 (1) 的设定压力大致相同。
