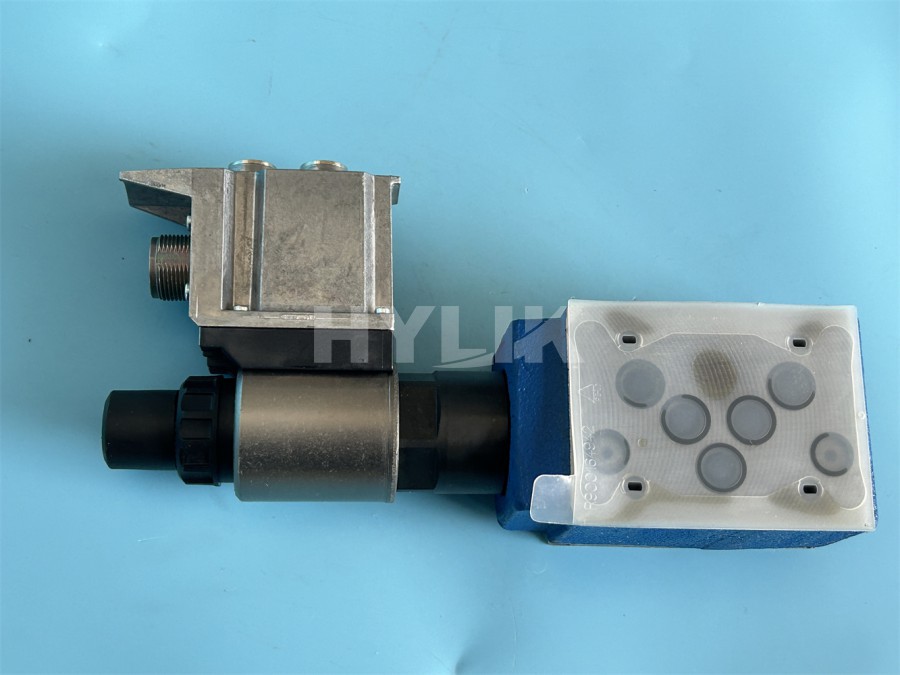

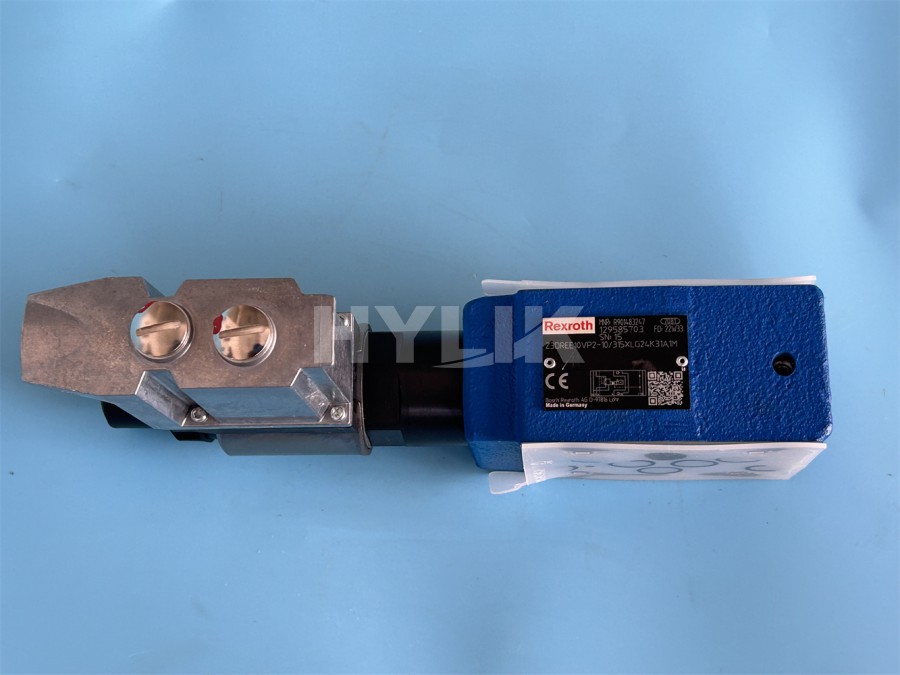

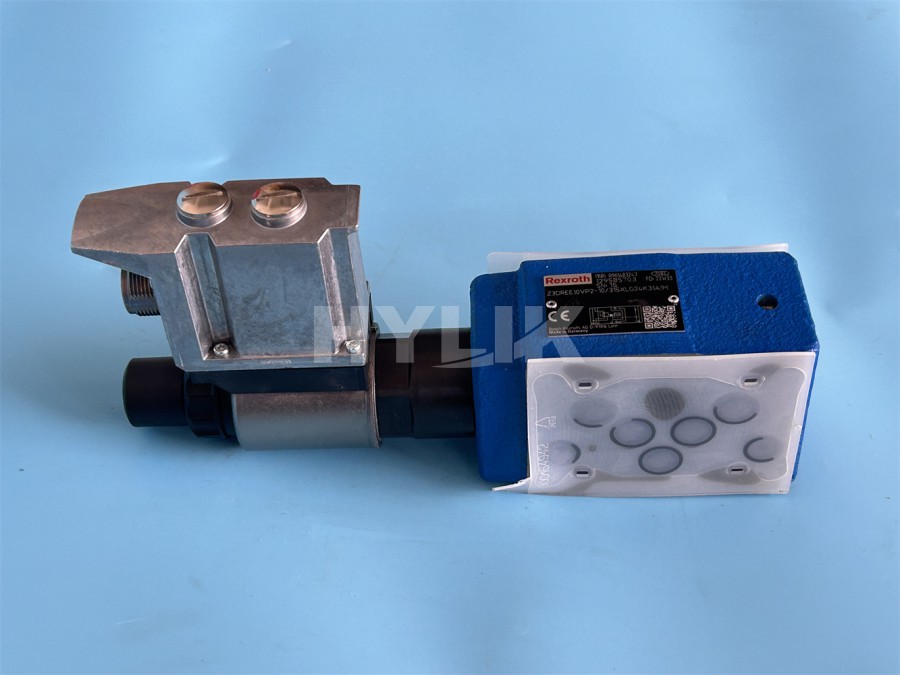

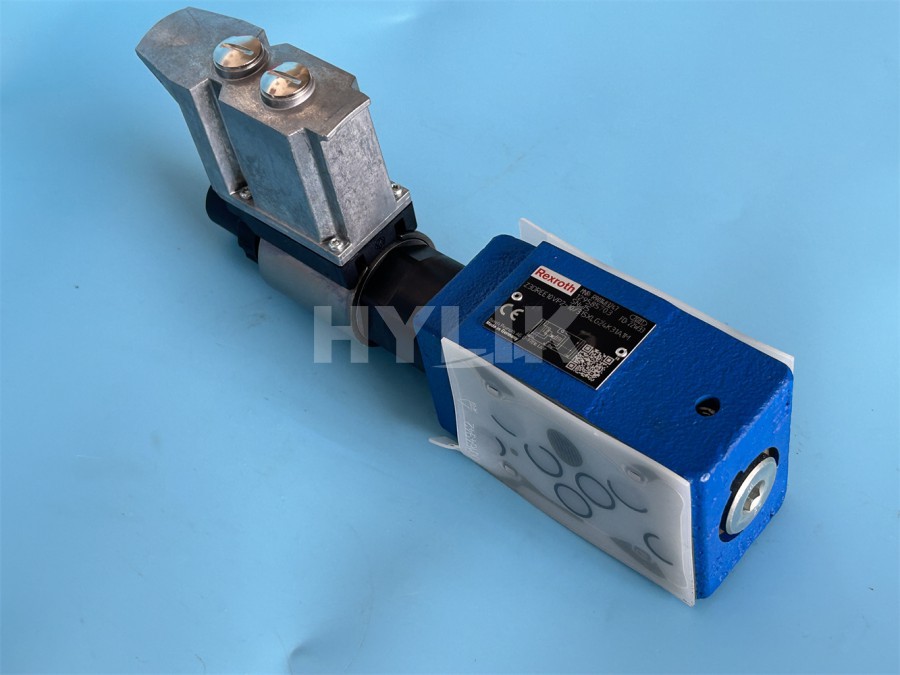

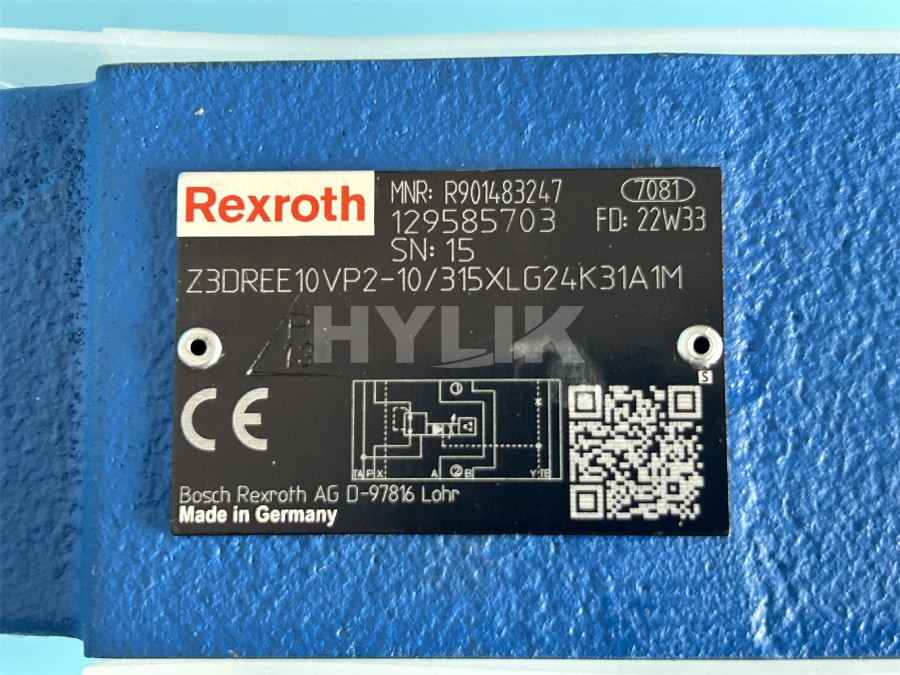

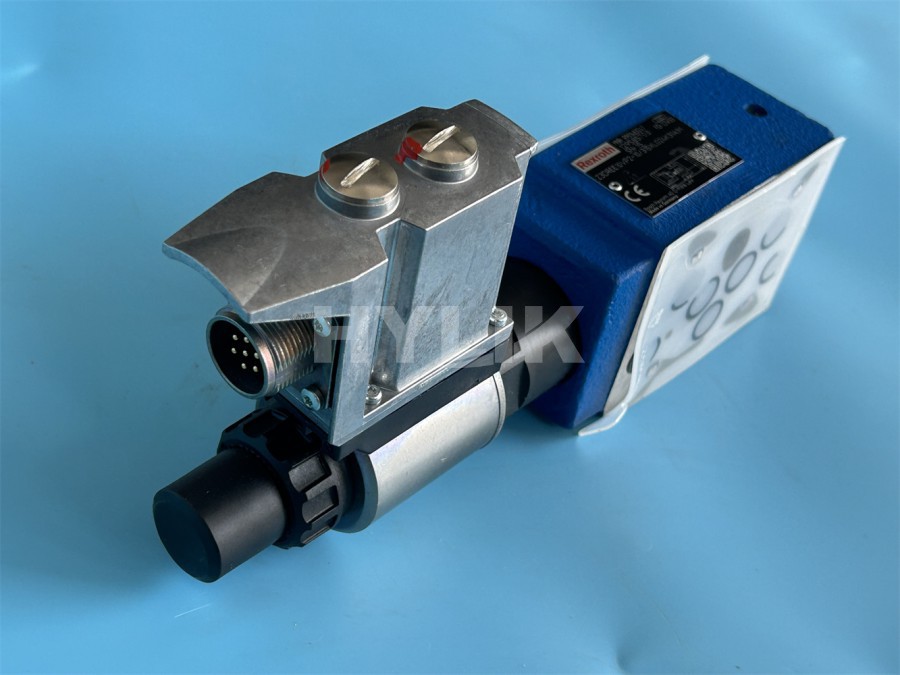

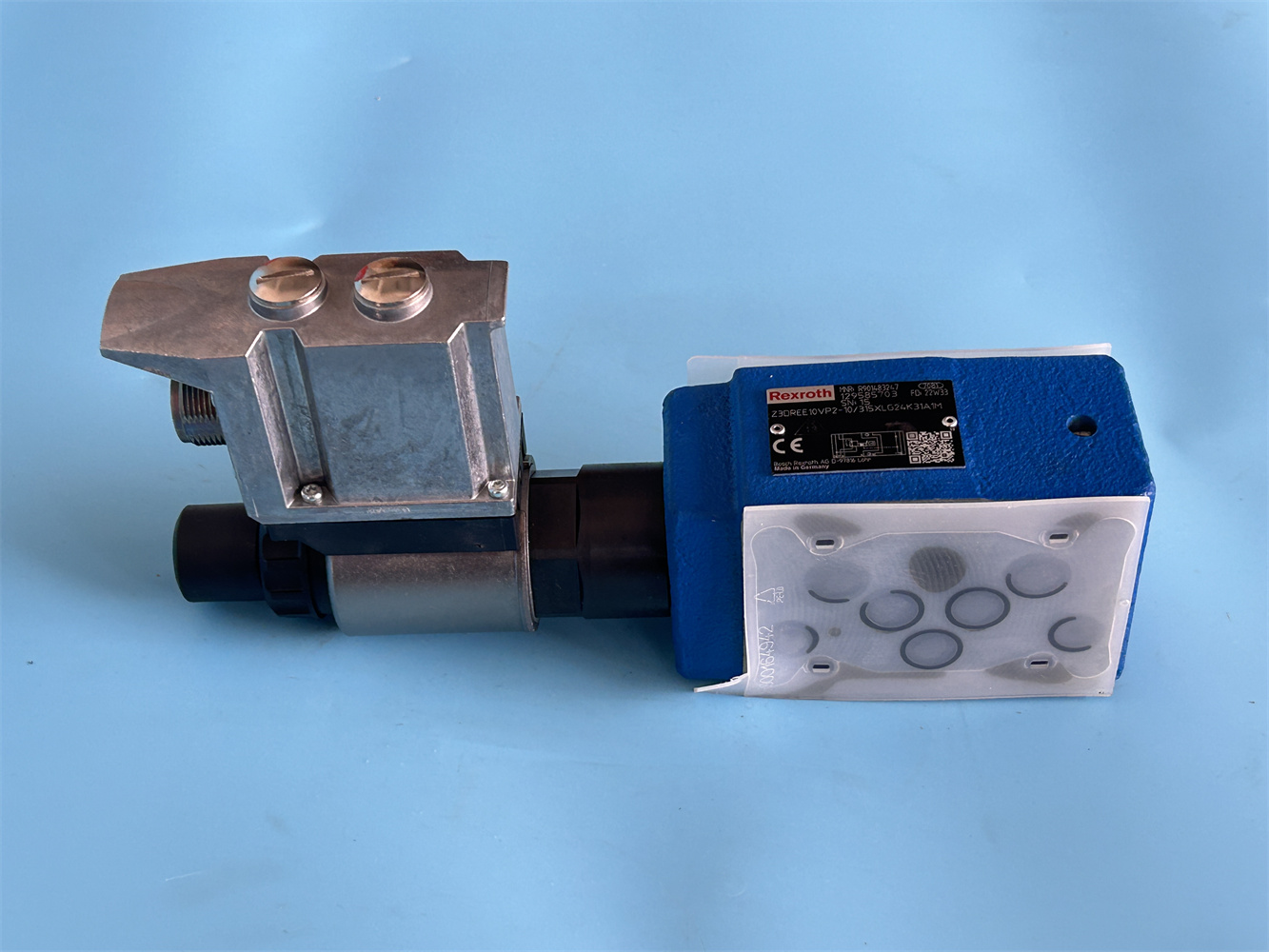

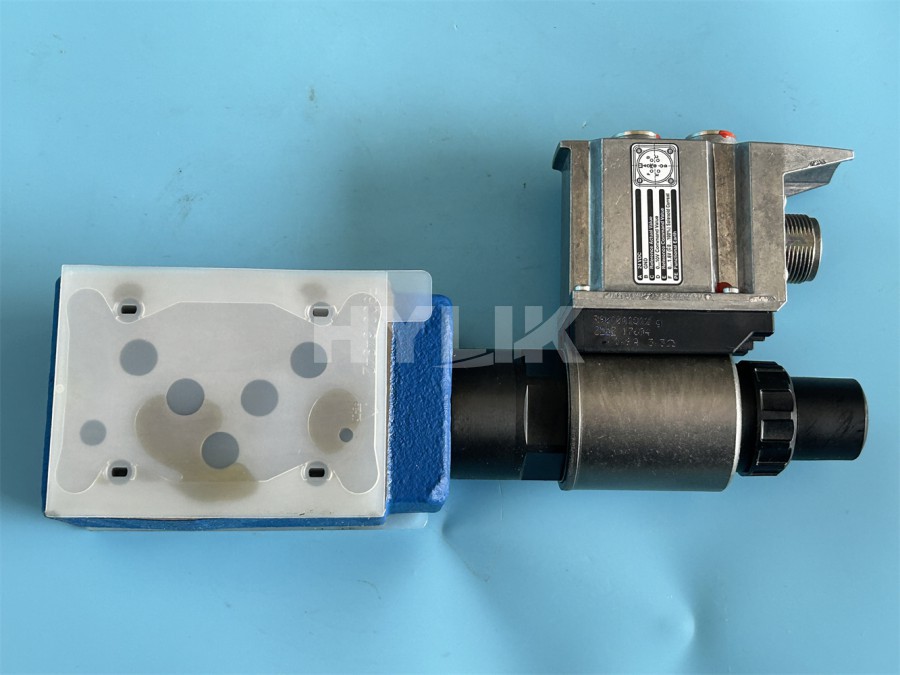

Rexroth力士乐 比例减压阀 R901483247 Z3DREE10VP2-1X/315XLG24K31A1M

R901483247 Z3DREE10VP2-1X/315XLG24K31A1M比例减压阀

先导式比例减压阀Z3DRE10,Z3DREE10

规格 10

组件系列 1X

较大工作压力 350 bar

较大流量 120 l/min

特征

通过可旋转比例电磁铁操作

叠加阀板设计

孔图按 IS0 4401-05-05-0-05

4 个压力等级

阀和控制电子元件都出自同门

型号 Z3DRE 的外部控制电子元件

线性设定值压力特性曲线

设定值压力特性曲线样本偏差较小的 Z3DREE 类型集成电子元件(OBE)

Z3DRE.. 类型阀门为板式构造和3通规格先导控制型减压阀，可限制消耗设备压力。该阀门可用于降低系统压力。该阀门基本上由比例先导控制阀(1)、主阀(2)和控制阀芯 (4)构成。根据设定值，通道 P① 内的压力通过先导控制阀 (1)进行设置调节。外部控制电子元件“Z3DRE"在静止位置时，即通道 P② 内无压力时，控制阀芯 (4)打开通道 P② 通向 P 的连接。通道 P① 内的压力通过钻孔 (5)作用到活塞表面 (6)上。先导控制阀 (1) 的控制油从通道 P① 中流出，通过钻孔 (5)和喷嘴 (7)流入弹簧腔 (3)。在所属的放大器上设定通道 P① 内的所需压力。比例先导阀(1)提升弹簧腔 (3)内的压力。两个腔室(6)和(3)的压力因此得到平衡，压缩弹簧 (8) 沿 P② 通禸 P 的开囗方向向右推动控制阀芯 (4)。一旦消耗设备压力 ① 提升到先导阀(1)上的设定值，则阔座(11)打开，限制弹簧腔 (3)内的压力。此时，控制阀芯(4)向左移动至调节位置。如果消耗设备压力 P① 超过在先导阀(1)上设置的数值，则控制阀芯(4) 会继续向左移动。控制阀芯将封锁 P② 通向 P① 的体积流量，并打开 P① 与容器的连接，直至压力再次降至设定值。"MS" 规格的设定次级压力可通过测量接口(9)上的测压仪测量并监控。

内装电子元件“Z3DREE

这些阀门，包括内装电子元件 (OBE)，在功能和结构上都符合 Z3DRE 类型。位于壳体 (10)中的电子元件(OBE)通过连接插头获得供电电压和设定值电压。出厂时通过较小的样本偏差微调设定值压力特性曲线。
