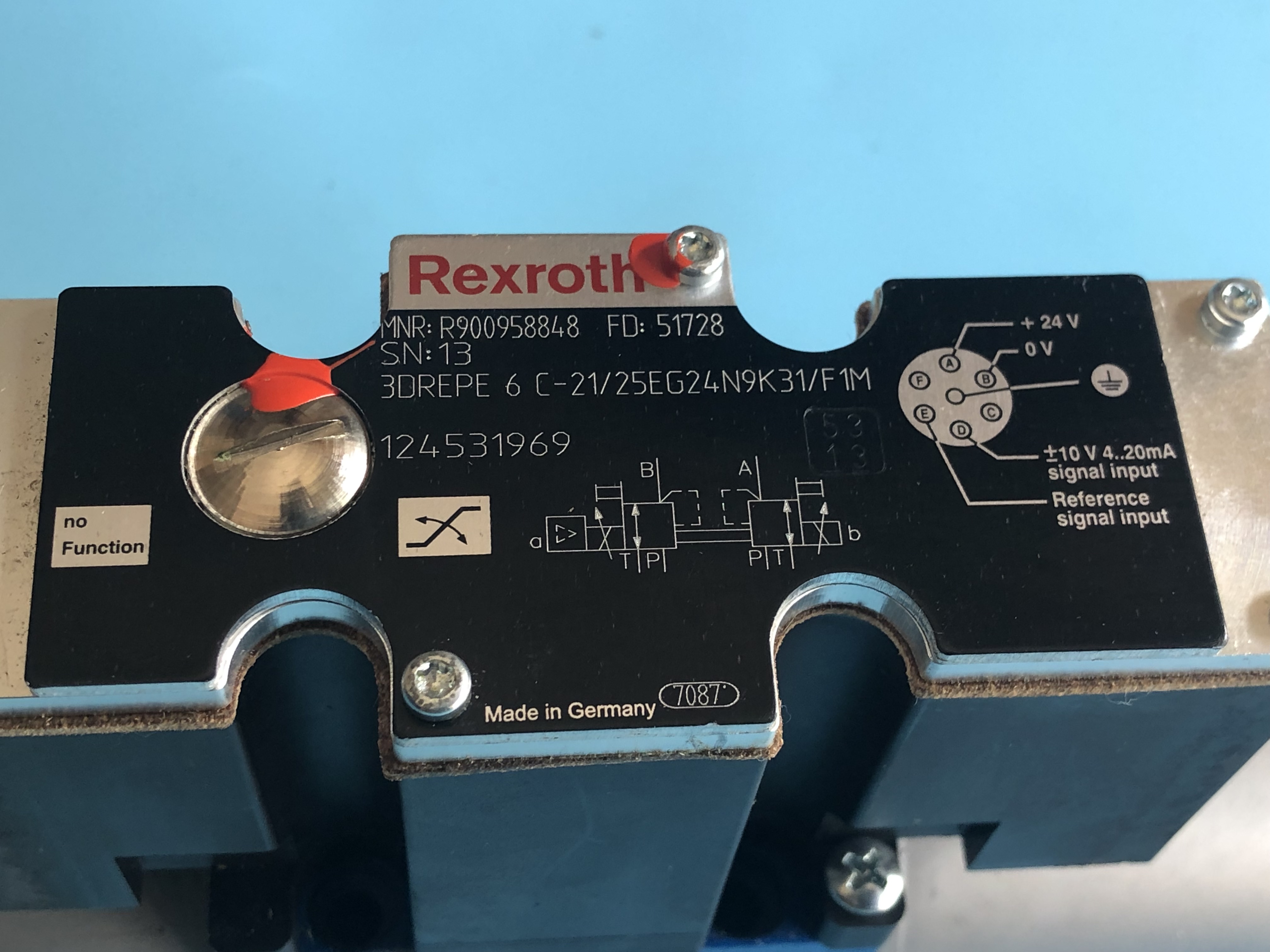

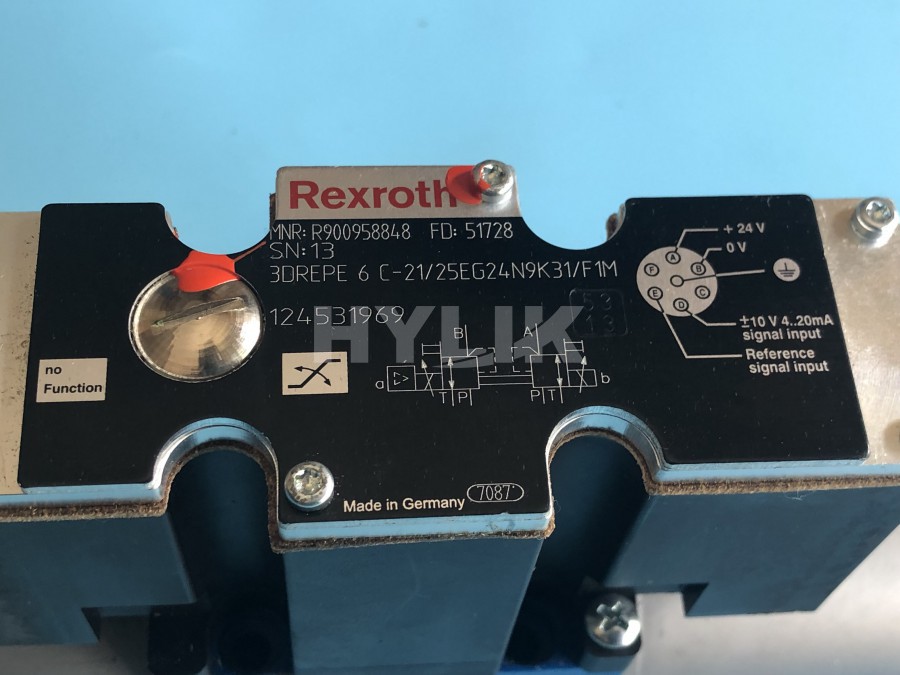

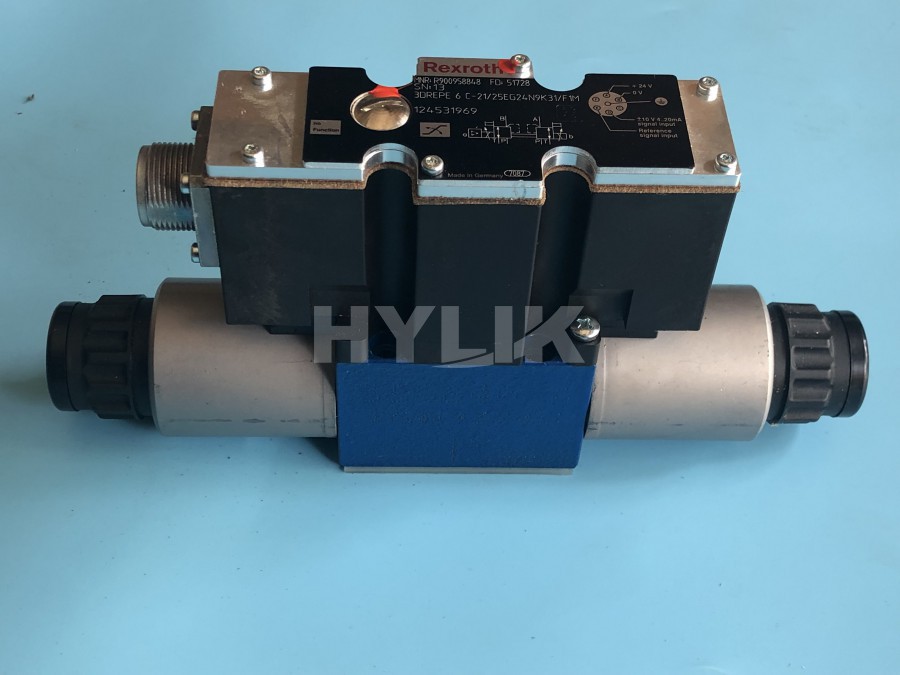

REXROTH力士乐 比例减压阀 R900958848 3DREPE6C-2X-25EG24N9K31/F1M

Rexroth力士乐三通减压阀类型3DREP6..由比例线圈直接操作。它用于将电气输入信号转化为比例压力输出信号。比例线圈是带湿式柱销的可控直流线圈，带对中螺纹和可拆卸线圈。这些线圈可选择性地由外部控制电子元件（类型3DREP）或内部控制电子元件（类型3DREPE）进行驱动。

设置：

阀基本构成包括：

带安装面的阀体（1）

控制阀芯（2），带压力测量阀芯（3，4）

带对中螺纹的线圈（5，6）

可选集成控制电子元件（7）

功能：

通过比例线圈设置A或B中的压力。具体压力取决于电流。线圈（5，6）断电后，控制阀芯（2）将通过压缩弹簧（8）保持在中心位置。油口A和B连接到T，以便液压油可以不受阻挡地流入油箱。

通过为比例线圈（例如线圈"a"（5））通电，压力测量阀芯（3）和控制阀芯（2）将向右移动。这样将通过具有渐进流量特性的节流截面，打开从P到B及从A到T的连接。在通道B中形成的压力以压力测量阀芯（4）的表面作用于控制阀芯，并与磁力相反。压力测量阀芯（4）受线圈"b"支撑。如果压力超过线圈"a"上设置的值，将逆磁力方向回推控制阀芯（2），并建立B与T的连接，直到重新获得设置的压力。压力与线圈电流成比例。在关闭线圈后，控制阀芯（2）将通过压缩弹簧（8）返回中心位置。通过可选的手动操控（9，10），可使控制阀芯（2）在无线圈通电的情况下发生位移。

注意：意外激活手动应急操作可能会导致不受控制的机器运动！

Rexroth力士乐三通型比例减压阀R900958848 3DREPE6C-2X/25EG24N9K31/F1M订货代码：

1.3DREP系列，固定不变。

2.对于外部控制电子元件=无代码，带集成控制电子元件=代码E。

3.代码6规格，固定不变。

4.符号，代码A，代码B，代码C三种类型，见下图。

5.代码2X组件系列20至29，（20至29：安装和连接尺寸不变）。

6.压力等级，分为三种：代码16=16bar，代码25=25bar，代码45=45bar，1）对于型号"J"=耐海水，仅"K31"，2）仅限型号3DREP6，3）对于型号"J"="N"替代"N9"。

7.代码E带可拆卸线圈的比例线圈，固定不变。

8.电源电压，代码G24=+24V直流电压，固定不变。

9.无代码=不带手动应急操作，代码N9=3）带隐式手动应急操作。

10.无代码=无特殊防护类型，J=2）耐海水。

11.DREP的电气连接，K4=1）不带配合连接器，带符合DINEN175301-803的连接器。配合连接器-单独订购，请参阅第7页，对于DREPE，K31=1）不带配合连接器，带符合DINEN175301-804的连接器。配合连接器-单独订购，请参阅第7页。

12.无代码=对于DREP，代码A1=控制值/实际值±10V，代码F1=控制值/实际值4至20mA。

13.密封材料：M=NBR密封，V=FKM密封。

14.明文形式的更多详细信息，一般无代码。
