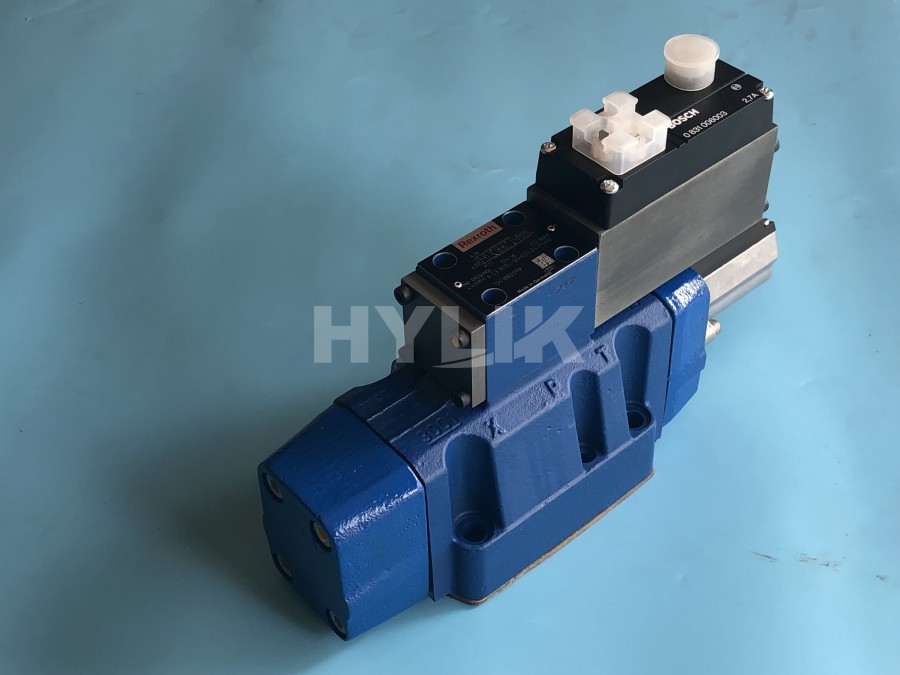

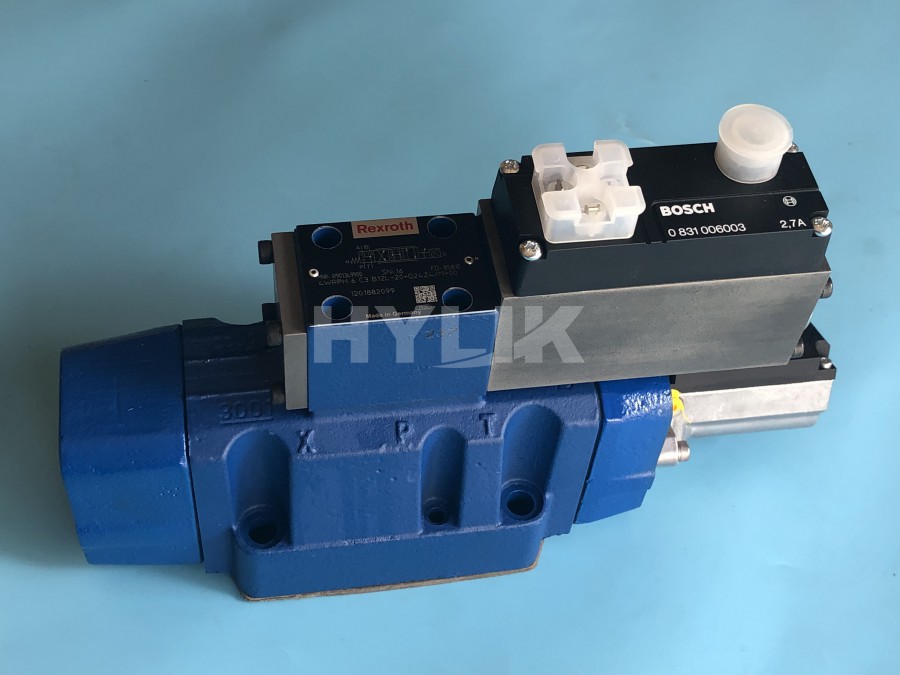

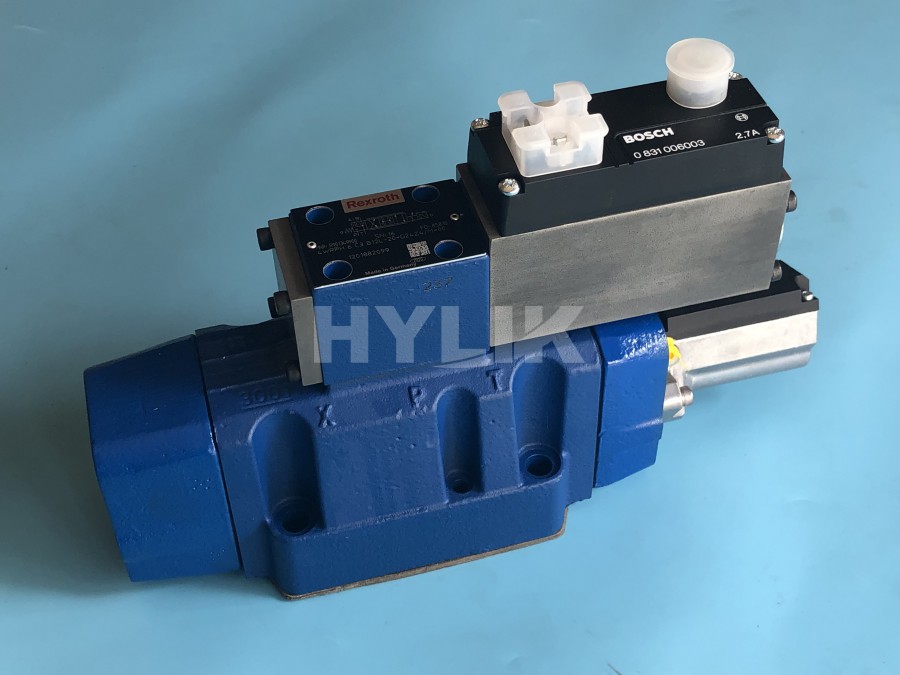

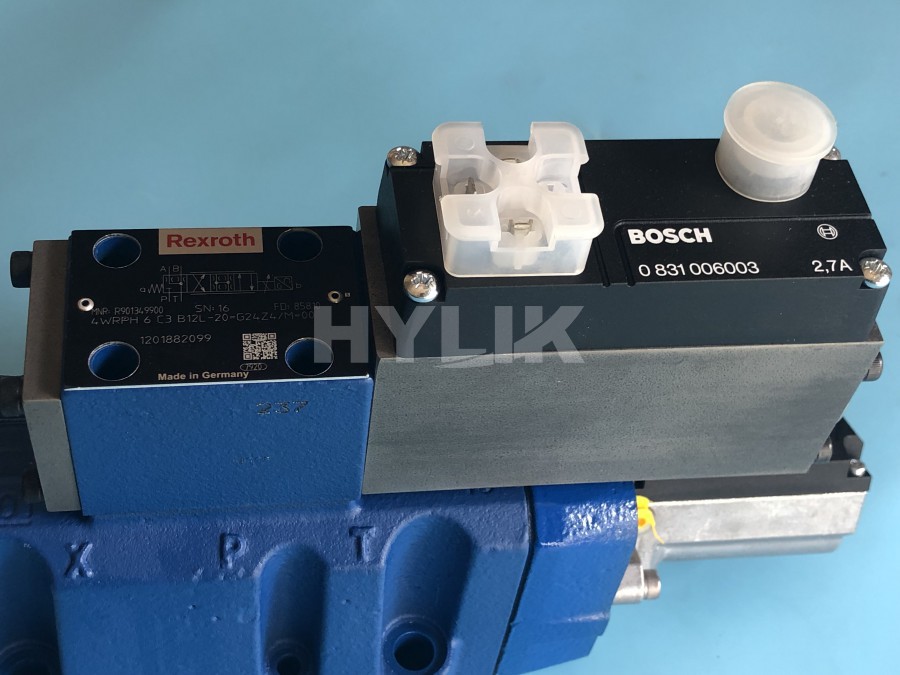

REXROTH力士乐 比例方向阀 R901349900 4WRPH6C3B12L-2X=G24Z4M=00

Rexroth比例方向阀R901349900 4WRPH6C3B12L-2X=G24Z4M=00进口现货供应

型号4WRPH6通经2X系列工作压力P、A、B、315bar T 250bar公称流量C3B12L-2X=G24Z4M=00比例阀是一种新型的液压控制装置。在普通压力阀、流量阀和方向阀上，用比例电磁铁替代原有的控制部分，按输入的电气信号连续地、按比例地对油流的压力、流量或方向进行远距离控制。比例阀一般都具有压力补偿性能，输出压力和流量可以不受负载变化的影响

带电气位置反馈和集成电子元件 (OBE) 的直动式比例方向阀调整体积流量的方向和大小通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作用于底板安装：孔图按 ISO 4401弹簧定中的控制滑板型号 4WREE -2X/在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。通过集成电子元件控制线圈。设置：阀门的基本构成包括：带连接面的壳体 (1)带有压缩弹簧（3 和 4）与弹簧座（5 和 6）的控制阀芯 (2)带对中螺纹的线圈（7 和 8）位置传感器 (9)集成电子元件 (13)可通过 Pg7 进行电气零电位调节 (12)

功能：线圈（7 和 8）断电后，位于弹簧座（5 和 6）之间的压缩弹簧（3 和 4）可将控制阀芯 (2) 置于中心位置可通过控制比例电磁铁（例如，线圈“b”(8)）直接操作控制阀芯 (2)→ 控制阀芯 (2) 与电气输入信号成比例地向左移动→ 通过具有渐进流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接关闭线圈 (8)→ 控制阀芯 (2) 在压缩弹簧 (3) 的作用下返回至中心位置在断电状态下，线圈的复位弹簧使得控制阀芯 (2) 保持在机械中心位置。使用带有符号“V”的控制阀芯时，此位置与液压中心位置不对应！电动阀控制环关闭时，控制阀芯将位于液压中心位置。重要注意事项：PG 装配 (11) 不得打开。位于下方的调节螺母的机械调节已禁用，该操作会损坏阀门！带两个阀芯位置的阀门：（型号 4WREE A ）基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，此双阀芯位置阀仅配有线圈“a”(7)。它配有保护塞 (10) 来代替第二个比例电磁铁。注意：由于设计原理，阀内固有内部泄漏，泄漏量可能随着使用年限而增加。注意：不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。
