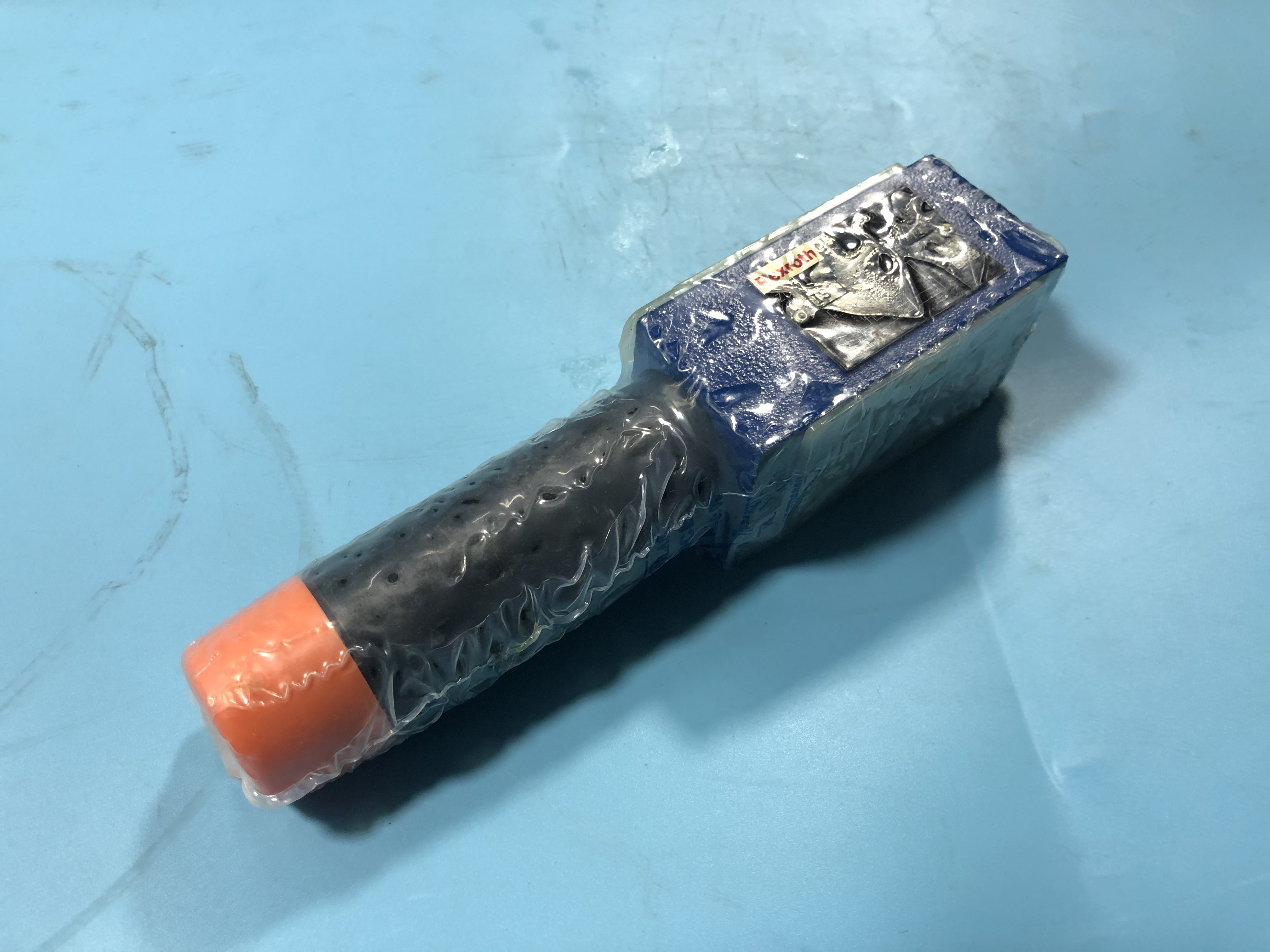

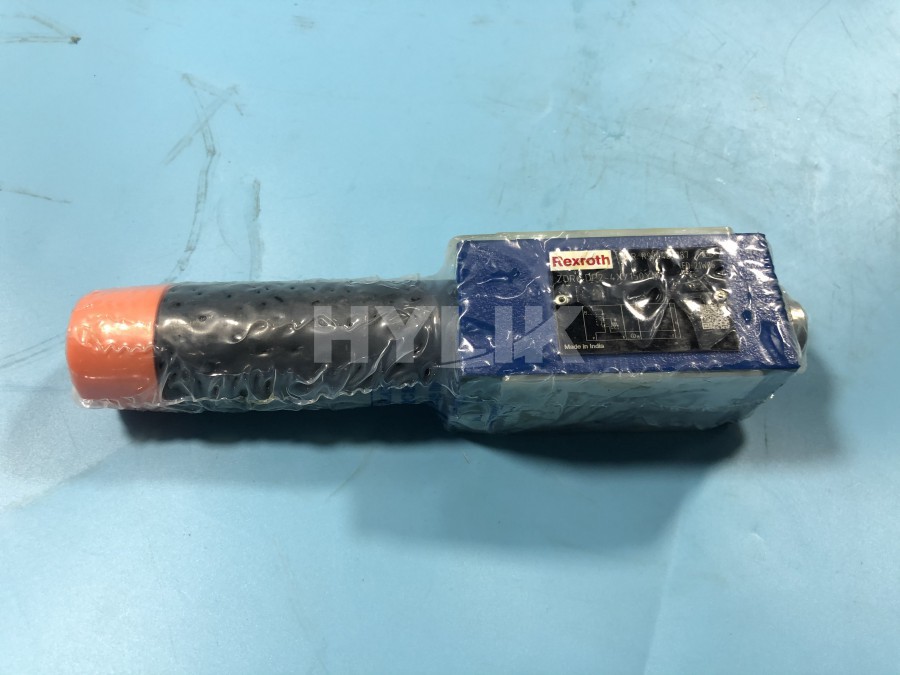

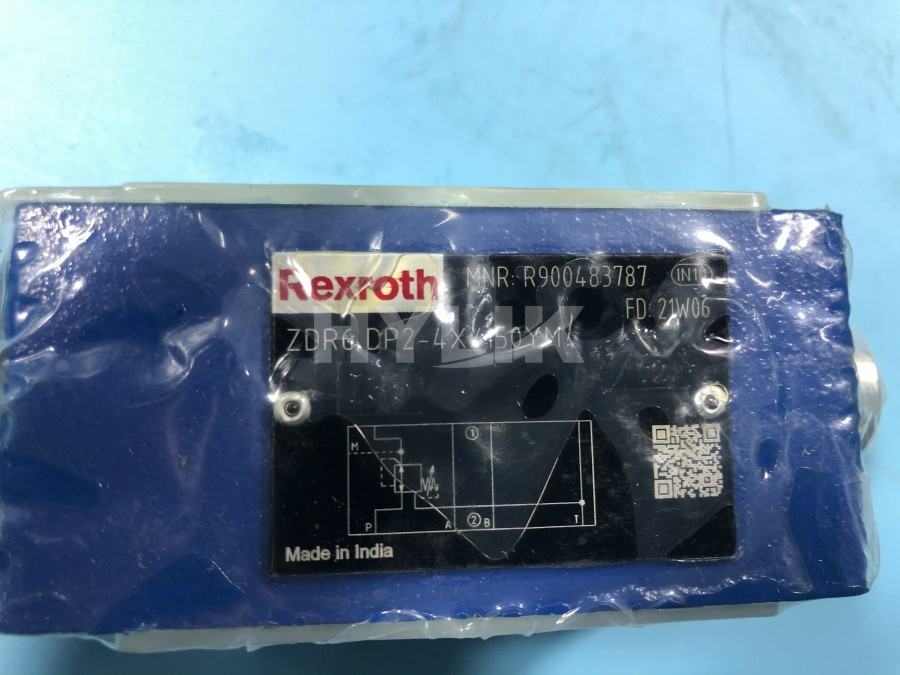

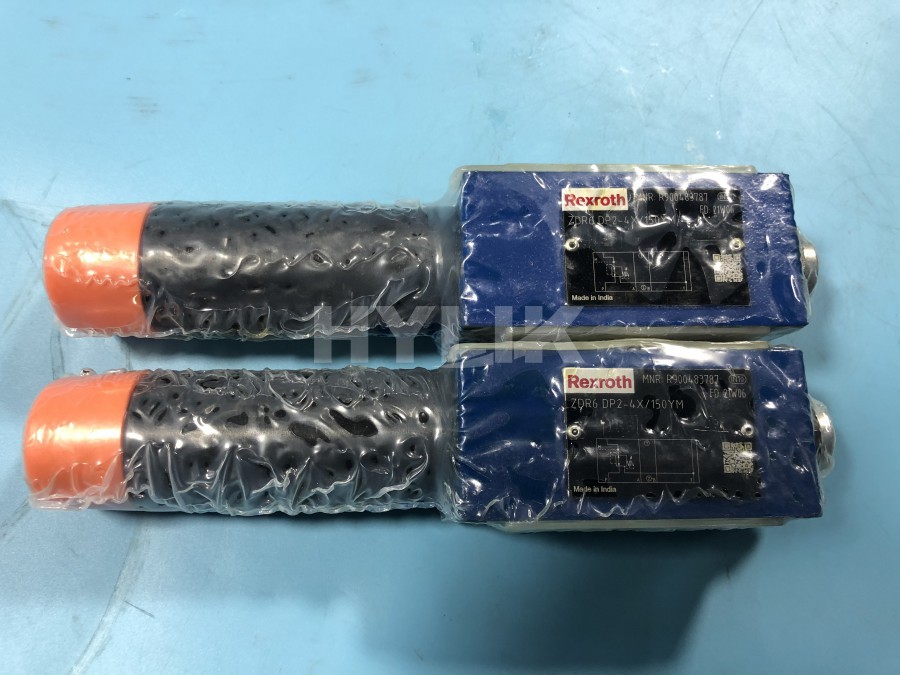

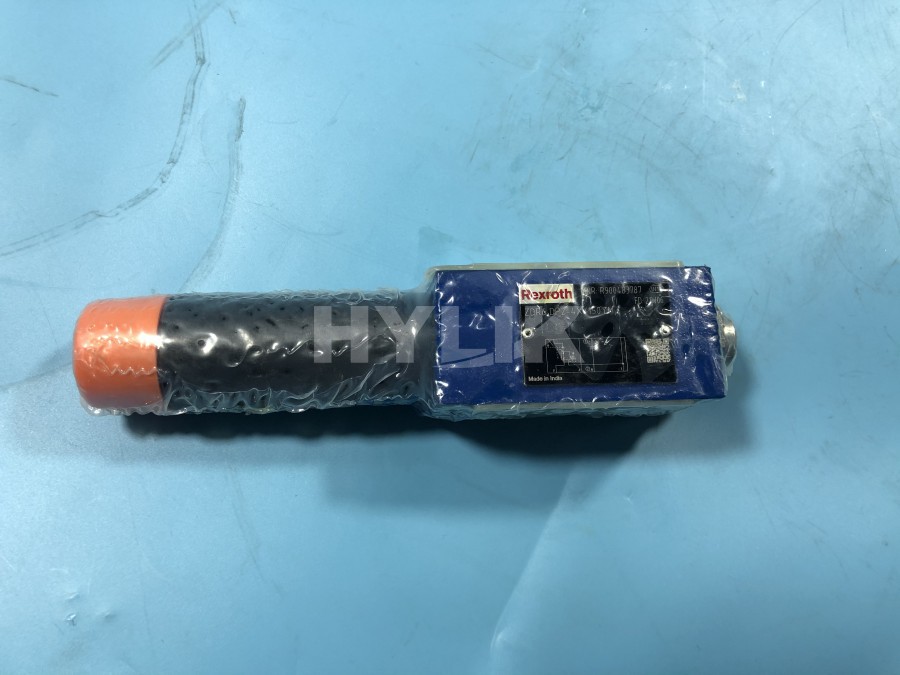

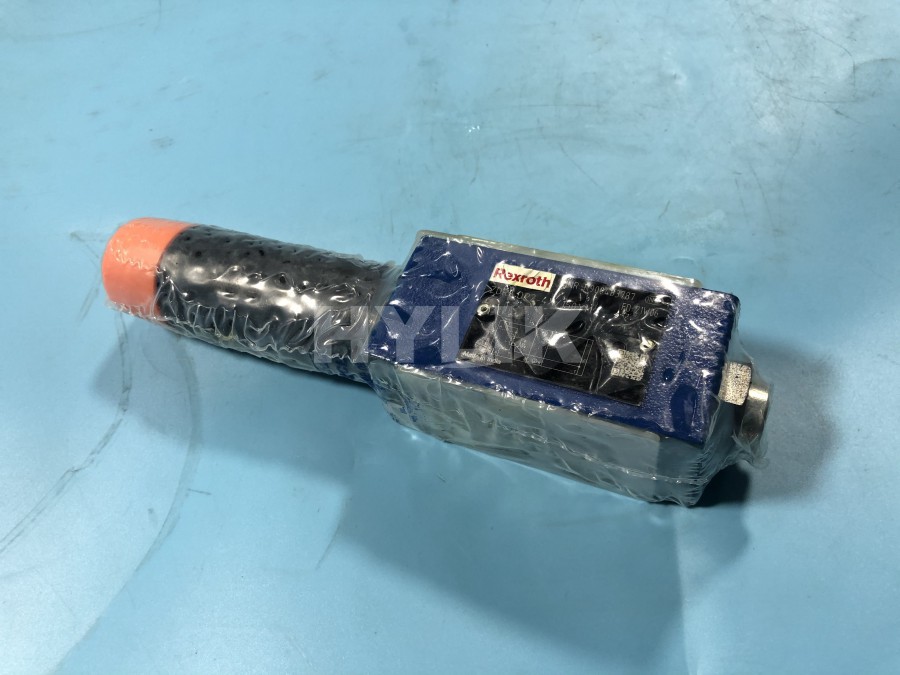

REXROTH力士乐 减压阀 R900483787 ZDR6DP2-4X/150YM

力士乐减压阀ZDR6DP2-4X/150YM R900483787 ZDR型阀门是一种直动式减压阀，采用夹芯板设计，具有二次回路的压力限制。它用于降低系统压力。
减压阀基本上包括外壳，控制阀芯，压缩弹簧，调节型和可选的止回阀。

阀门在初始位置打开。液压油可以不受限制地从通道 A➀ 流向通道 A➀。通道 A➀ 中的压力通过控制线 （5） 同时施加在压缩弹簧 （3） 对面的活塞区域。如果通道 A➀ 中的压力超过在压缩弹簧 （3） 处设置的值，则控制阀芯 （2） 被推到压缩弹簧 （3） 上以控制位置，并将通道 A➀ 中的设定压力保持在恒定水平。

控制信号和先导油通过控制管路 （5） 从通道 A➁ 在内部供应。

如果通道 A➀ 中的压力由于执行器的外力效应而进一步增加，则会将控制阀芯 （2） 进一步推向压缩弹簧 （3）。

通过这种方式，通道 A➀ 通过控制阀芯 （9） 和外壳 （2） 处的控制边缘 （1） 连接到储罐。如此多的液压油被排放到油箱中，以至于压力不会进一步增加。

弹簧室 （7） 的漏油排放始终通过孔 （6） 和通道 T （Y） 从外部进行。

压力表连接（8）允许控制阀门的二次压力。

止回阀可用于从通道 A➀ 到 A➀ 的自由回流，版本为“A"。
