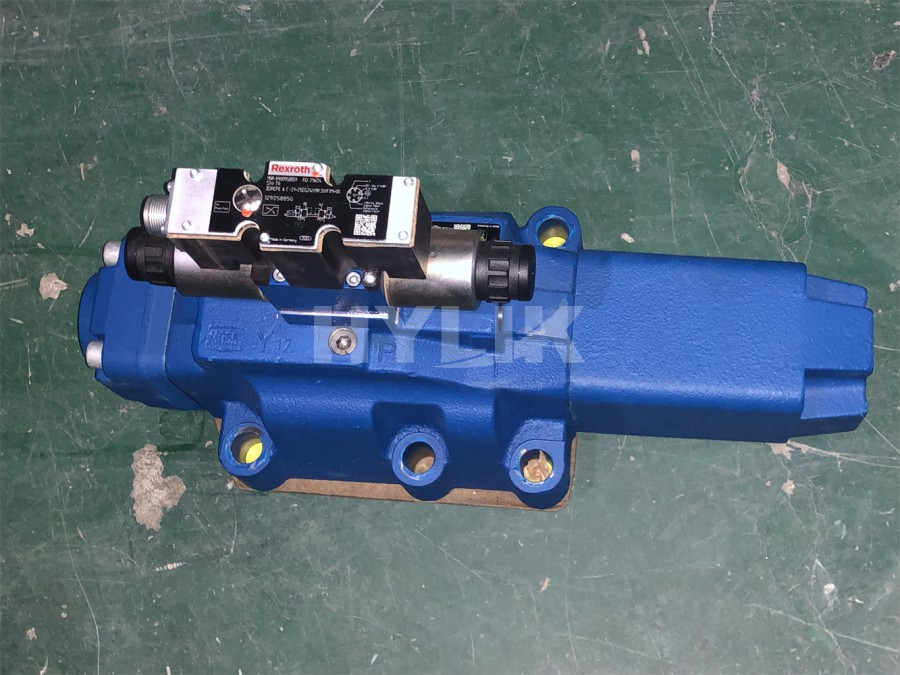

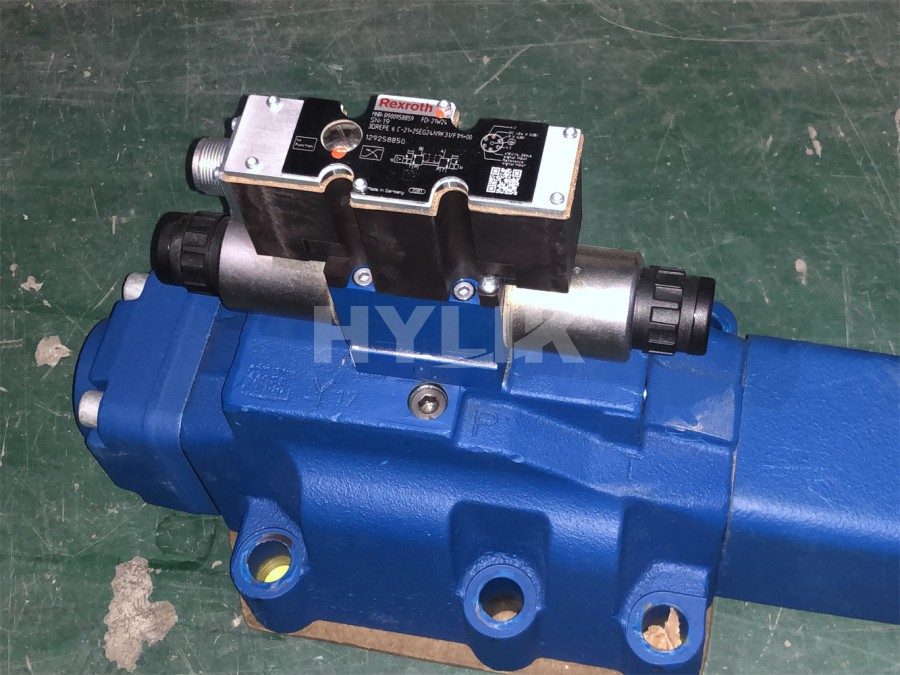

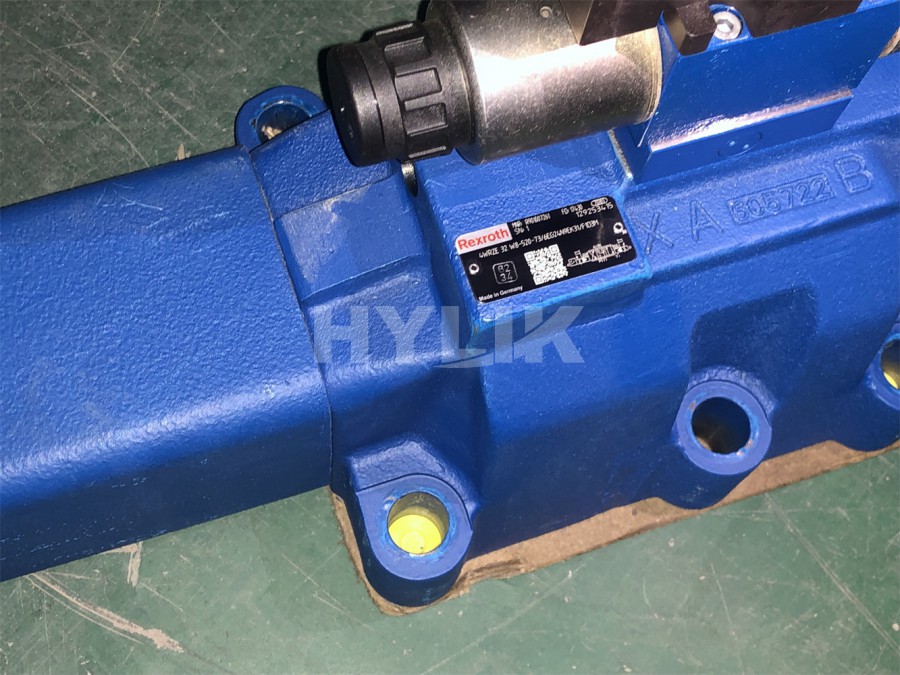

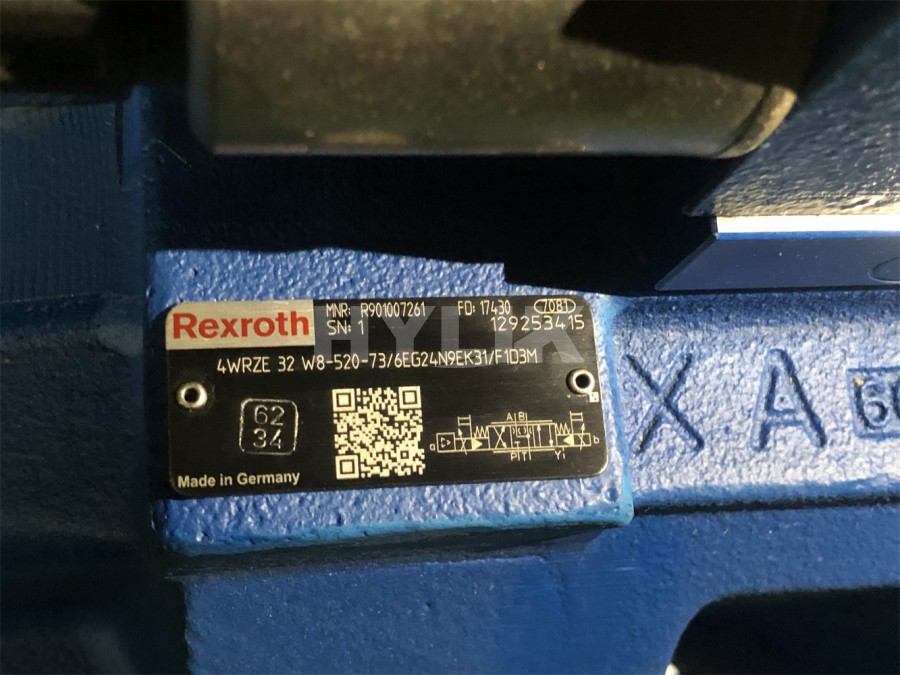

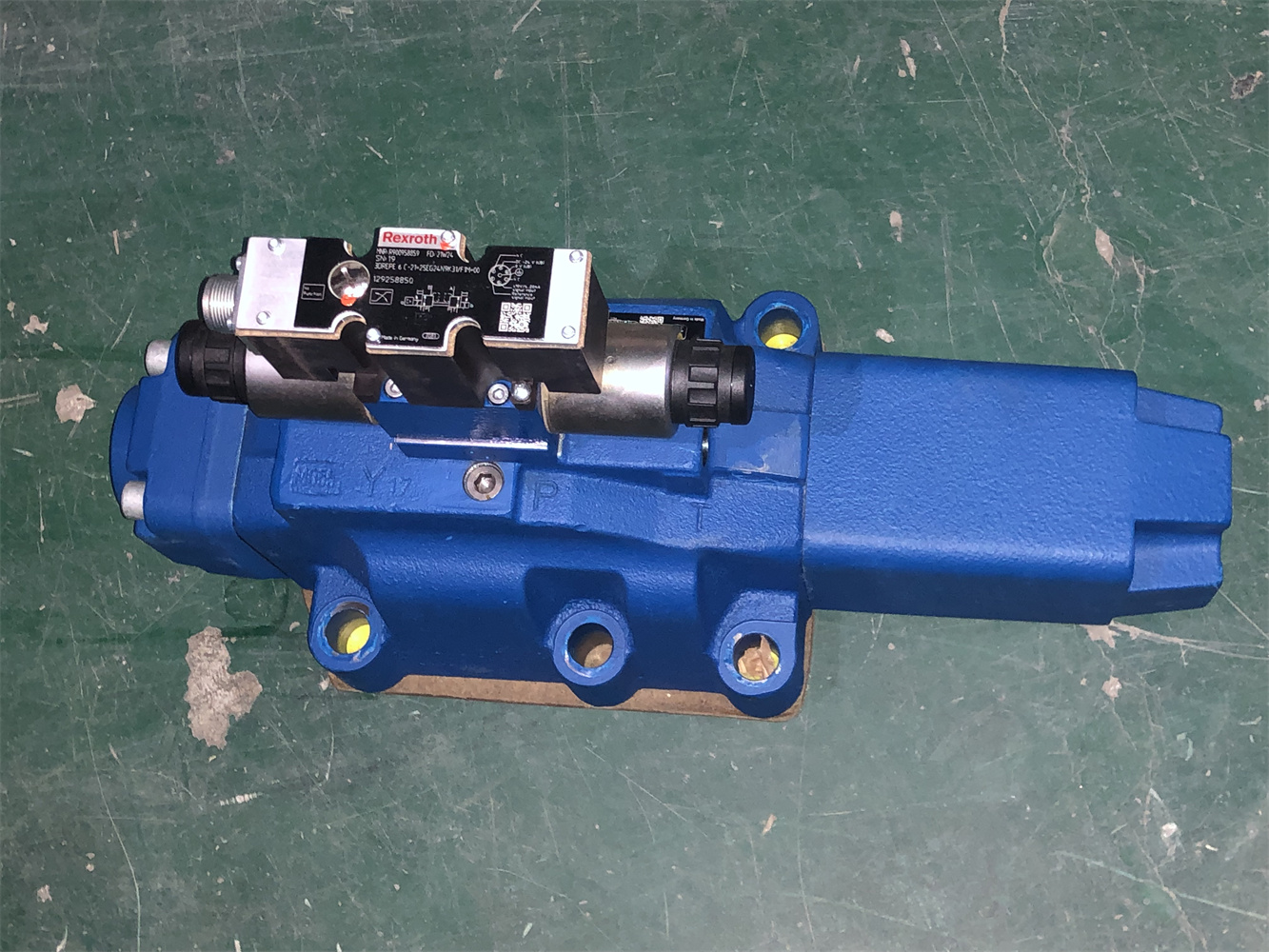

REXROTH力士乐 比例方向阀 R901007261 4WRZE32W8-520-7X/6EG24N9EK31/F1D3M

REXROTH力士乐 R901007261 4WRZE32W8-520-7X/6EG24N9EK31/F1D3M比例方向阀

型号为 4WRZ(E)... 的阀门是由比例电磁铁启动的先导式四通方向阀。它们的功能是控制流动方向和流量.5WRZ(E)...型阀门配有附加油门“R” (仅有于 NG52) 。设置:

阀门的基本构成包括:

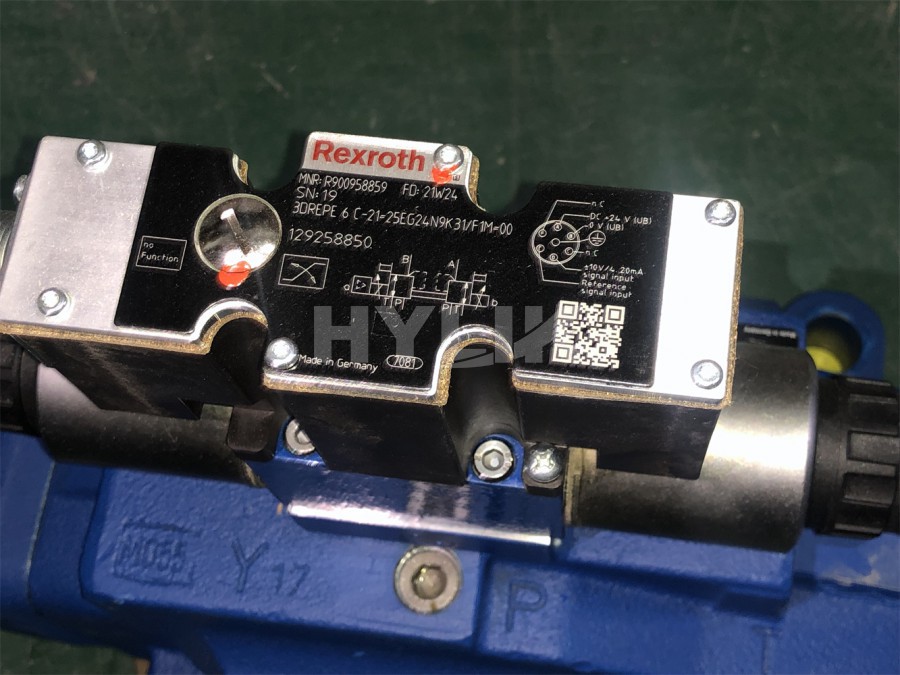

带比例电磁铁 (5 和 6) 的先导控制阀(9)

带主控制阀芯(11) 和对中弹簧(12) 的主阀(10)

功能:线圈 (5、6) 断电后，主控制阀芯(11) 将通过对中弹簧(12) 保持在中心位置主控制阀芯(11)由先导控制阀(9) 控制，主控制阀芯成比例移动，例如，通过启动线圈“b”(6)。控制阀芯(2)向右移动，先导油通过先导控制阀(9) 流入压力13)，并使主控制芯(11) 根据电气输入信号成比例转动。

通过具有渐进流体特性的节流横截面，进行从 P到 A 及从 B到T的连接先导油可通过油口 P 从内部供给先导控制阀，也可通过油口 X 从外部供给先导控制阀关闭线圈(6)

控制阀芯(2) 和主控制阔芯(11) 移回至中心位置

根据阀芯位置，液压油可从 P 流到 A，从 B 流到T，或从 P 流到 B，从 A 流到 T(R)。可选手动应急操作 (14 和 15) 可在线圈不通电的情况下用于移动控制阀芯(2)注意:

意外激活手动应急操作可能会导致不受控制的机器运动!

注意:由于设计原理，阀内固有内部泄漏，泄漏量可能随着使用年限而增加。
