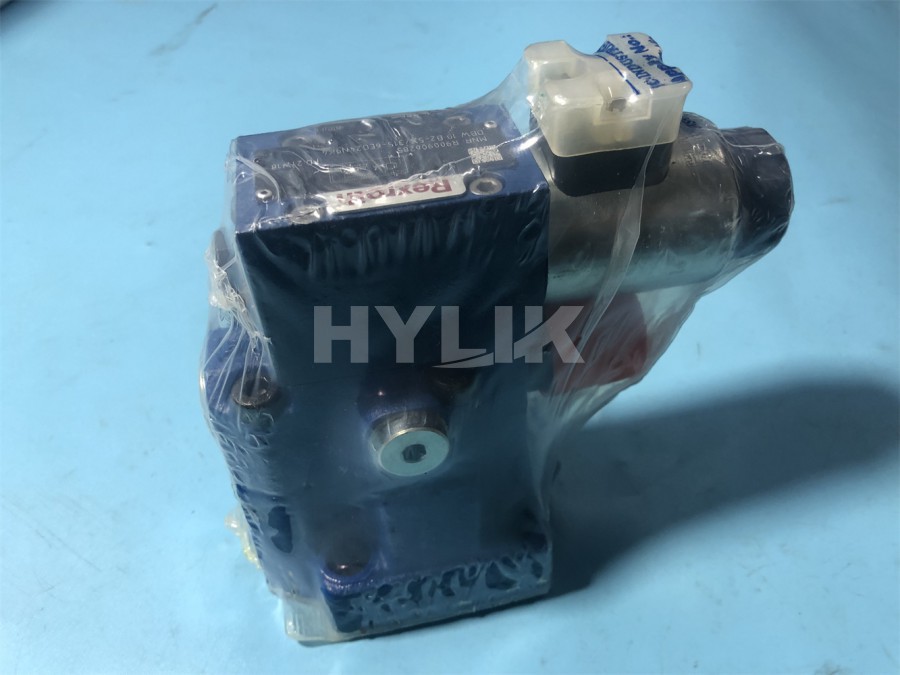

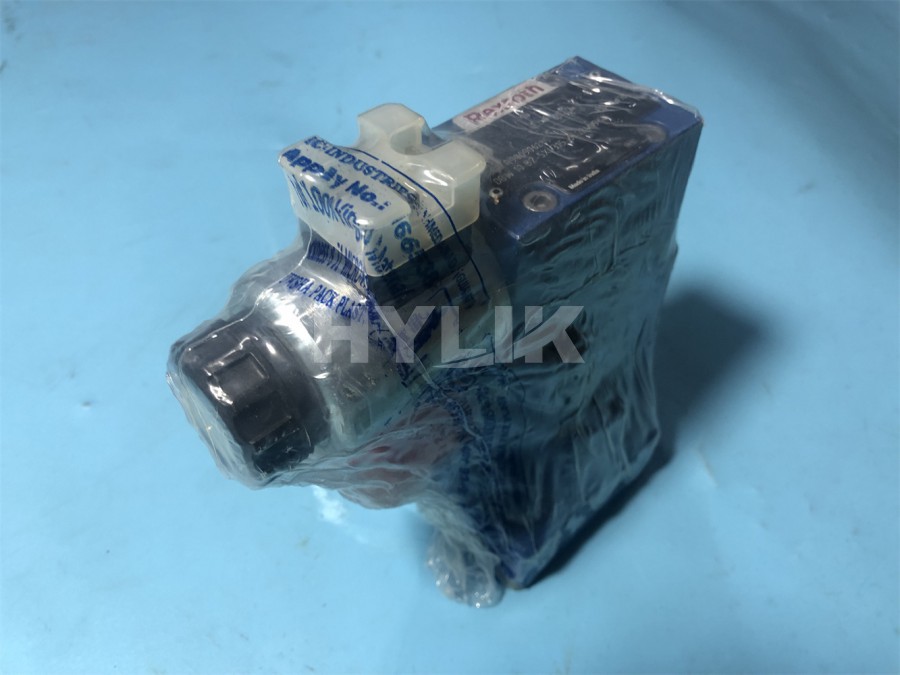

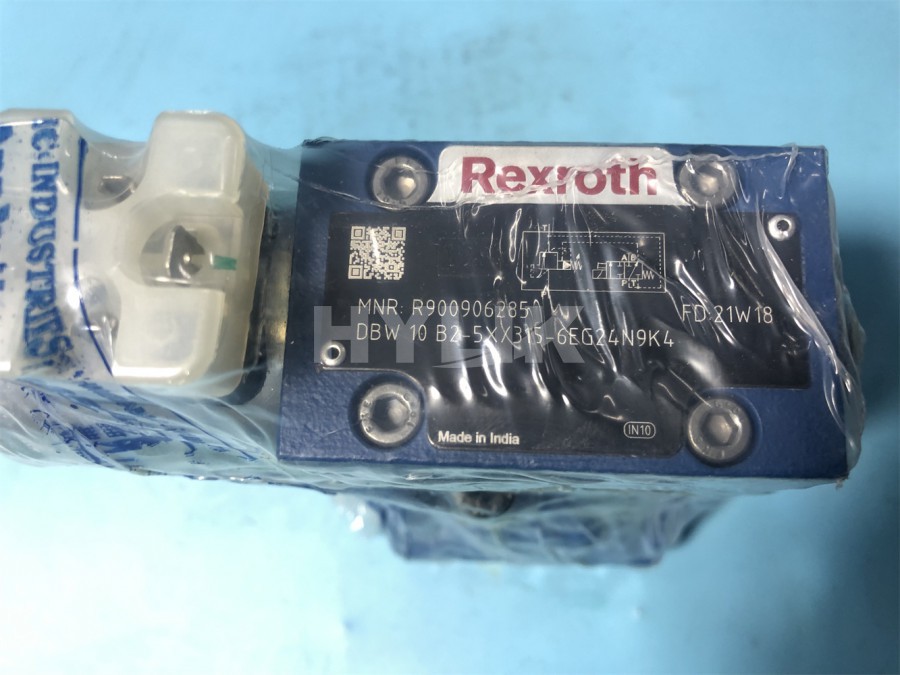

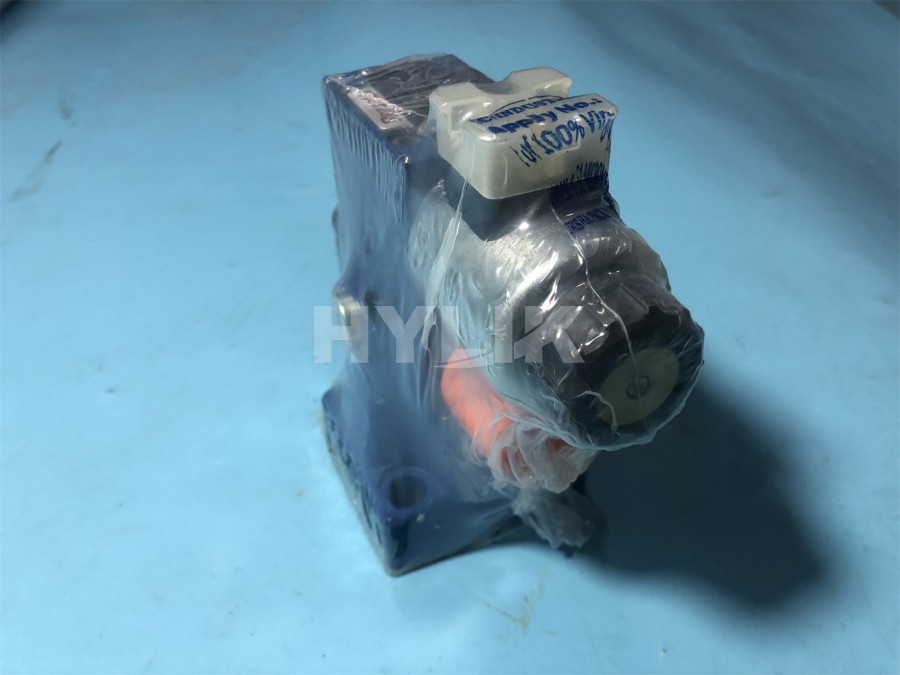

REXROTH力士乐 溢流阀 R900906285 DBW10B2-5X/315-6EG24N9K4

力士乐溢流阀DBW10B2-5X/315-6EG24N9K4现货

DB和DBW类型阀是插装结构先导式溢流阀 ,它们用于限制系统压力(DB)或限制和 电磁卸载(DBW只带螺纹连接

)系统压力。 该阀组主要包括阀体和溢流阀插装元件。管路中的压力作用于阀芯,并经过节流孔同时作用于球

阀芯。当管路中的压力超过弹簧设定的压力值时,球阀芯克服弹簧力开启。此时来自油口的油液经节流孔流入弹

簧腔,并通过控制通道由外部引回油箱。由于在阀芯高压流体流动的平衡状态,油液经A口流向B口,同时保持设

定的工作压力不变。DBW 型溢流阀(仅螺纹连接型)原则上功能与DB型相同。借助顶装方向阀可控制主阀卸荷。

通径:10 25  30

规格:1X ;4X   5X系列

*压力: 350bar

*流量:400L/min

温度范围:-30°C至+80°C

适用介质:矿物油(HL, HLP) 按 DIN 51 524 和 DIN 51 525

粘度范围:12-230mm2/S

先导式溢流阀，作用主阀芯及先导阀芯的测压面上，由先导和主阀构成。

力士乐溢流阀是一种液压压力控制阀，在液压设备中主要起定压溢流，稳压，系统卸荷和安全保护作用。溢流阀在装配或使用中，由于O形密封圈、组合密封圈的损坏，或者安装螺钉、管接头的松动，都可能造成不应有的外泄漏。

如果锥阀或主阀芯磨损过大，或者密封面接触不良，还将造成内泄漏过大，甚至影响正常工作。

力士乐溢流阀的特点：

定压溢流作用

稳压作用

安全保护作用溢流阀

1.作用

溢流、稳压，在溢去系统多余的油液的同时使泵的供油压力得到调整并保持基本稳定。控制液压系统在达到调定压力时保持恒定状态。用于过载保护的溢流阀称为安全阀。当系统发生故障，压力升高到可能造成破坏的限定值时，阀口会打开而溢流，以***系统的安全。

2.类型

直动型溢流阀—用于低压场合。

特点：反应灵敏，结构简单、弹簧刚度大、冲击、噪声和压力波动大，适用于低压、小流量的场合，调节压力为2．5MPa。

先导型溢流阀---用于中、高压场合。

特点:先导阀和主阀阀芯分别处于受力平衡，其阀口都满足压力流量方程;阀的进口压力由两次比较得到，压力值主要由先导阀调压弹簧的预压缩量确定，主阀弹簧起复位作用。
