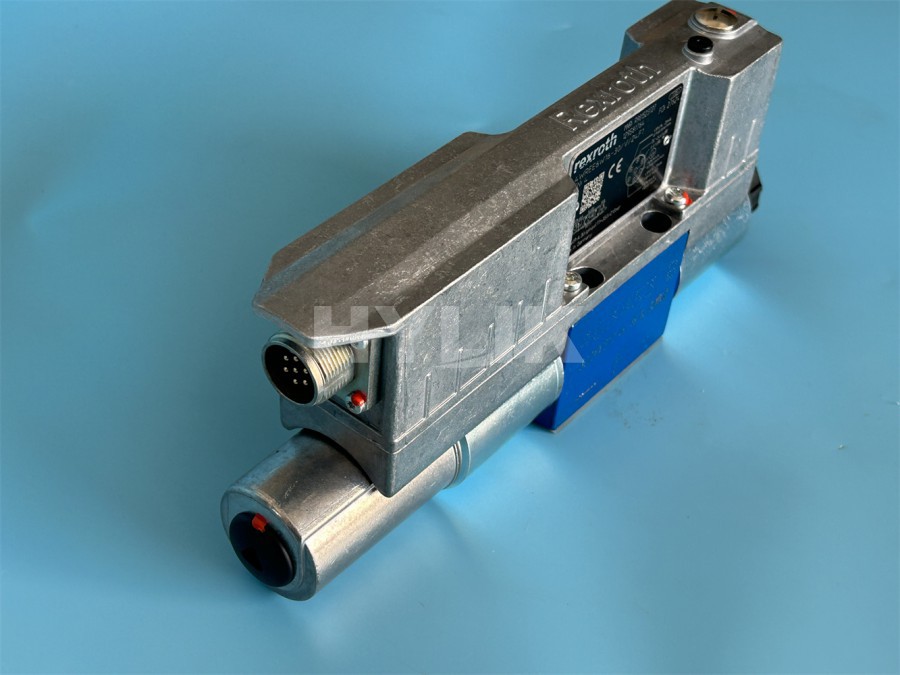

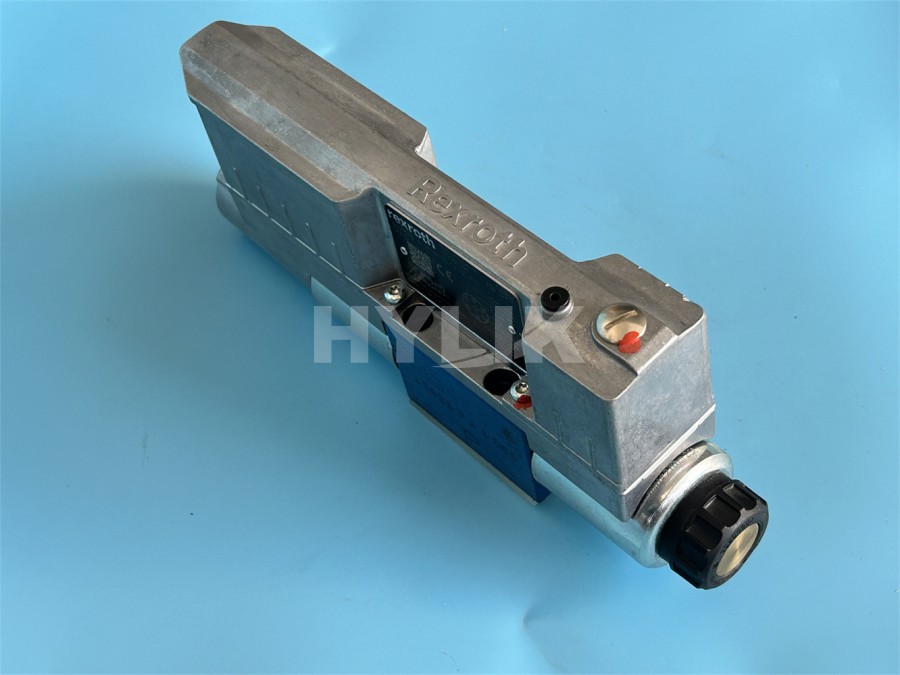

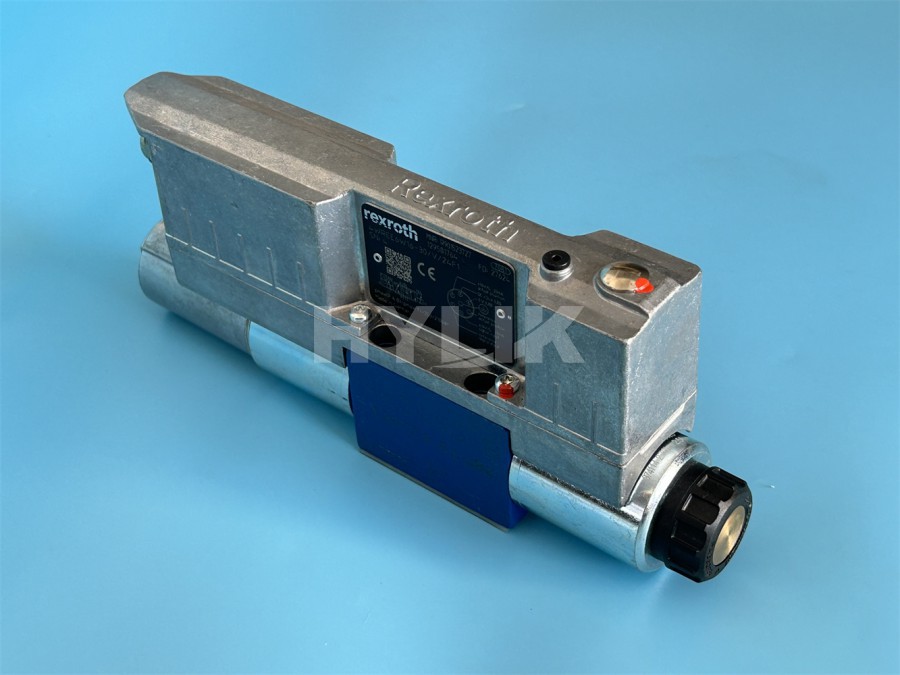

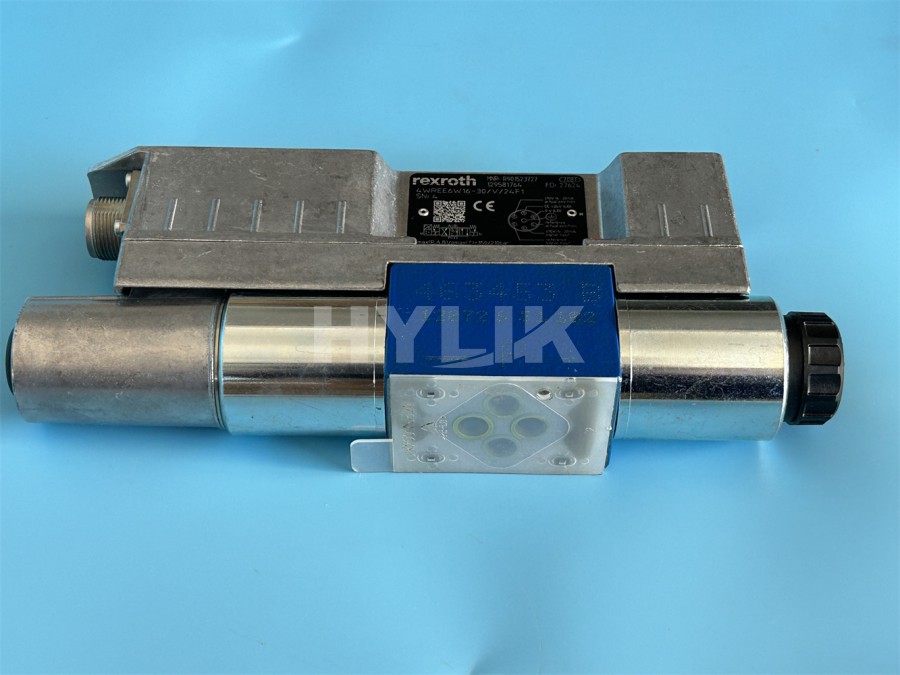

REXROTH力士乐 比例方向阀 R901523727 4WREE6W16-3X/V/24F1

力士乐比例方向控制阀R901523727 4WREE6W16-3X/V/24F1订货代码说明

力士乐比例方向控制阀4WREE6W16-3X/V/24F1型号说明

4=4个主要连接

WREE=带电气位置反馈和集成电子装置 (OBE) 的比例方向控制阀

6=标称尺寸6

W=符号；可能的设计参见“符号/电路图”

16=标称体积流量 NG6,16升/分钟 16 l/min

3X=组件系列 30... 3（30... 3：安装和连接尺寸不变）X表示0-9任何一个数字，随机不固定

V=密封材料FKM 密封件

24=电源电压 24 V

F1=电气接口设定点4至20mA

力士乐4/2 和 4/3 比例方向控制阀4WREE系列技术资料

4/2 和 4/3 比例方向控制阀，直动式，带电气位置反馈，带集成电子元件 (OBE)4WREE

标称尺寸 6、10

组件系列 2X

最大工作压力 315 bar

最大体积流量 180 l/min

产品描述

类型 4WREE ...- 2X / ...

4/2 和 4/3 比例方向控制阀设计为板式结构的直接操作装置。它由带有中心螺纹和可拆卸线圈的比例磁铁操作。磁铁由集成电子设备控制。

阀门主要包括：

外壳 (1) 带连接面

带压缩弹簧（3 和 4）和弹簧板（5 和 6）的控制阀芯 (2)

带中心螺纹的磁铁（7 和 8）

位移传感器 (9)

集成电子 (13)

可通过 Pg7 (12) 进行电气零点调整

功能：

当电磁阀（7 和 8）未启动时，由于弹簧板（5 和 6）之间的压缩弹簧（3 和 4），控制阀芯（2）处于中间位置

通过激活比例电磁阀直接驱动控制阀芯 (2)，例如电磁阀“b” (8)

→ 根据电气输入信号向左移动控制阀芯 (2)

→ 从 P 到 A 和 B 到 T 通过具有渐进式隔膜的横截面连接

流动特性

关闭磁铁 (8)

→ 控制阀芯 (2) 通过压缩弹簧 (3) 返回到中心位置

在非致动状态下，控制滑块 (2) 被磁铁的复位弹簧保持在机械中心位置。对于控制阀芯符号“V”，这与液压中心位置不符！当电动阀控制回路关闭时，控制滑块位于液压中心位置。

重要的提示：

PG 螺钉连接 (11) 不得打开。禁止对下方的调节螺母进行机械调节，否则会损坏阀门！

具有两个开关位置的阀门：（4WREE…A…型）

该阀门版本的功能基本上对应于具有三个切换位置的阀门。但是，2 阀芯位置阀仅配备电磁阀“a”（7）。用螺塞 (10) 代替第二个比例电磁阀。
