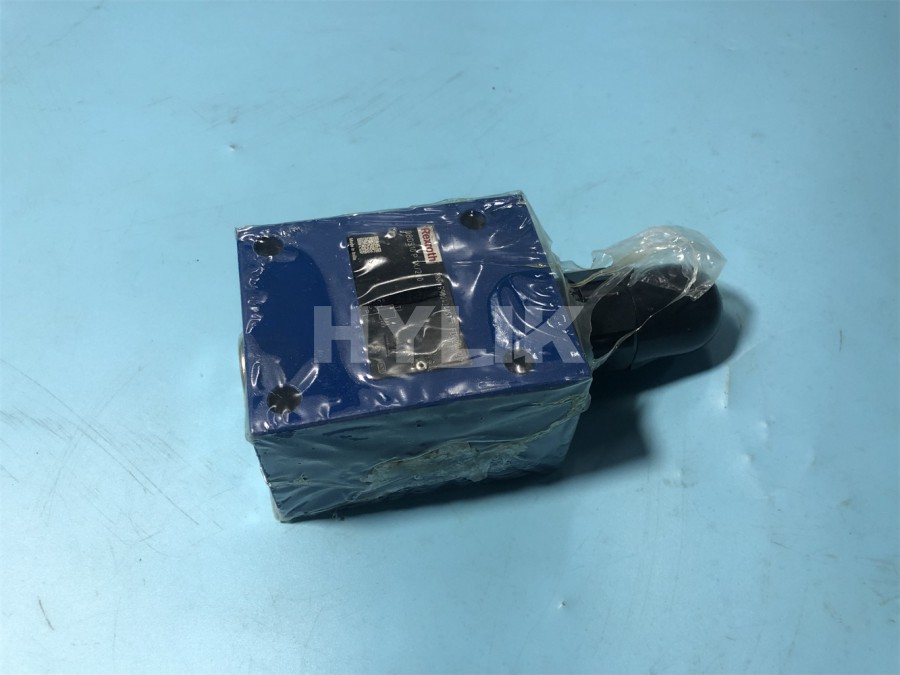

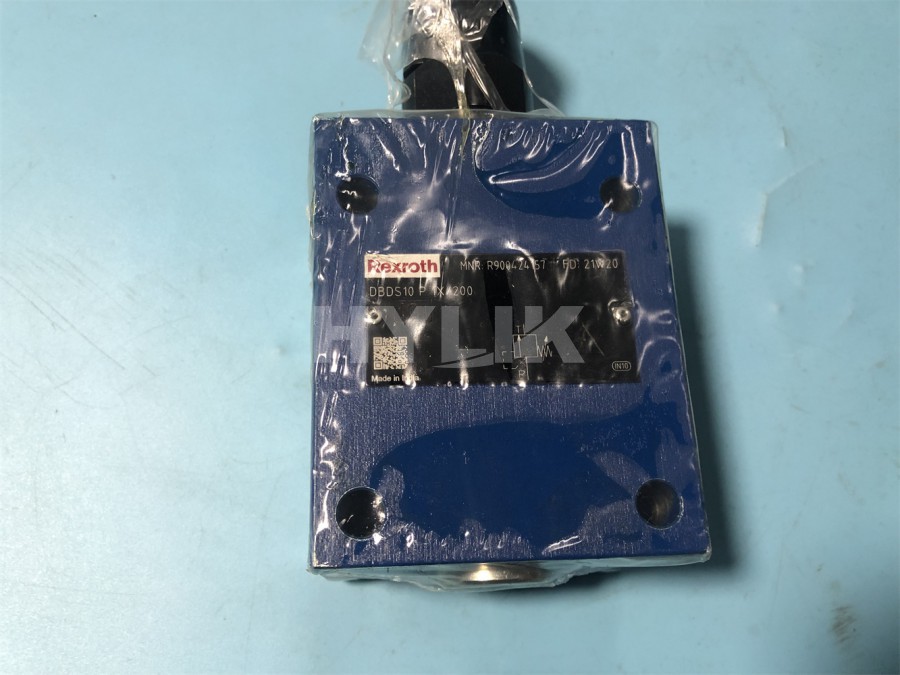

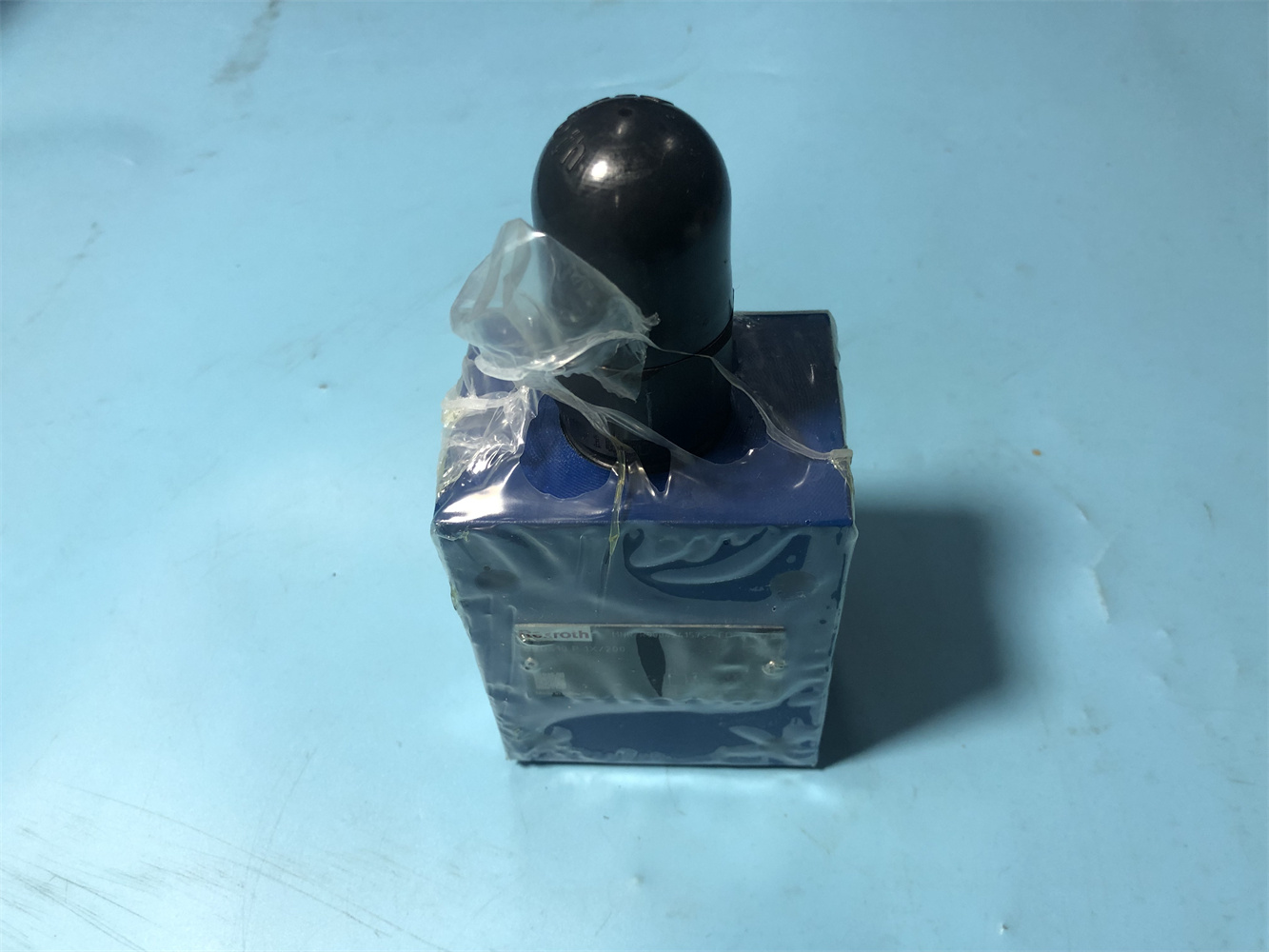

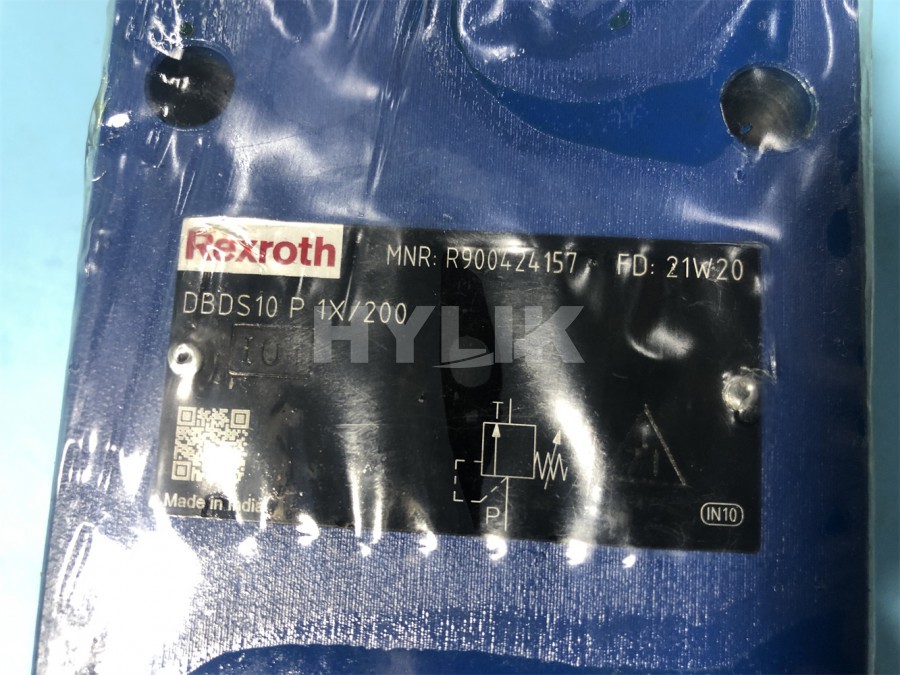

REXROTH力士乐 溢流阀 R900424157 DBDS10P1X/200

REXROTH力士乐R900424157 DBDS10P1X/200溢流阀

阀门基本上由套筒 （1）、弹簧 （2）、带阻尼活塞的提升阀芯 （3） 组成（压力等级 25 bar ...400 bar）或球（4）（压力等级630 bar）和调节类型（5）。

系统压力可通过调节型（5）无级设置。弹簧 （2） 将提升阀芯 （3） 或球 （4） 推到阀座上。通道P已连接到系统。系统中存在的压力作用于提升阀芯表面（或球）。如果通道 P 中的压力超过弹簧 （2） 处设置的值，则提升阀芯 （3） 或球 （4） 会靠弹簧 （2） 打开。现在，来自通道 P 的液压油流入通道 T。提升阀芯 （3） 的行程受压花 （6） 的限制。

为了在整个压力范围内实现良好的压力调节，整个压力范围分为7个压力等级。一个压力额定值对应于某个弹簧，该弹簧的工作压力可以通过该弹簧设置。
