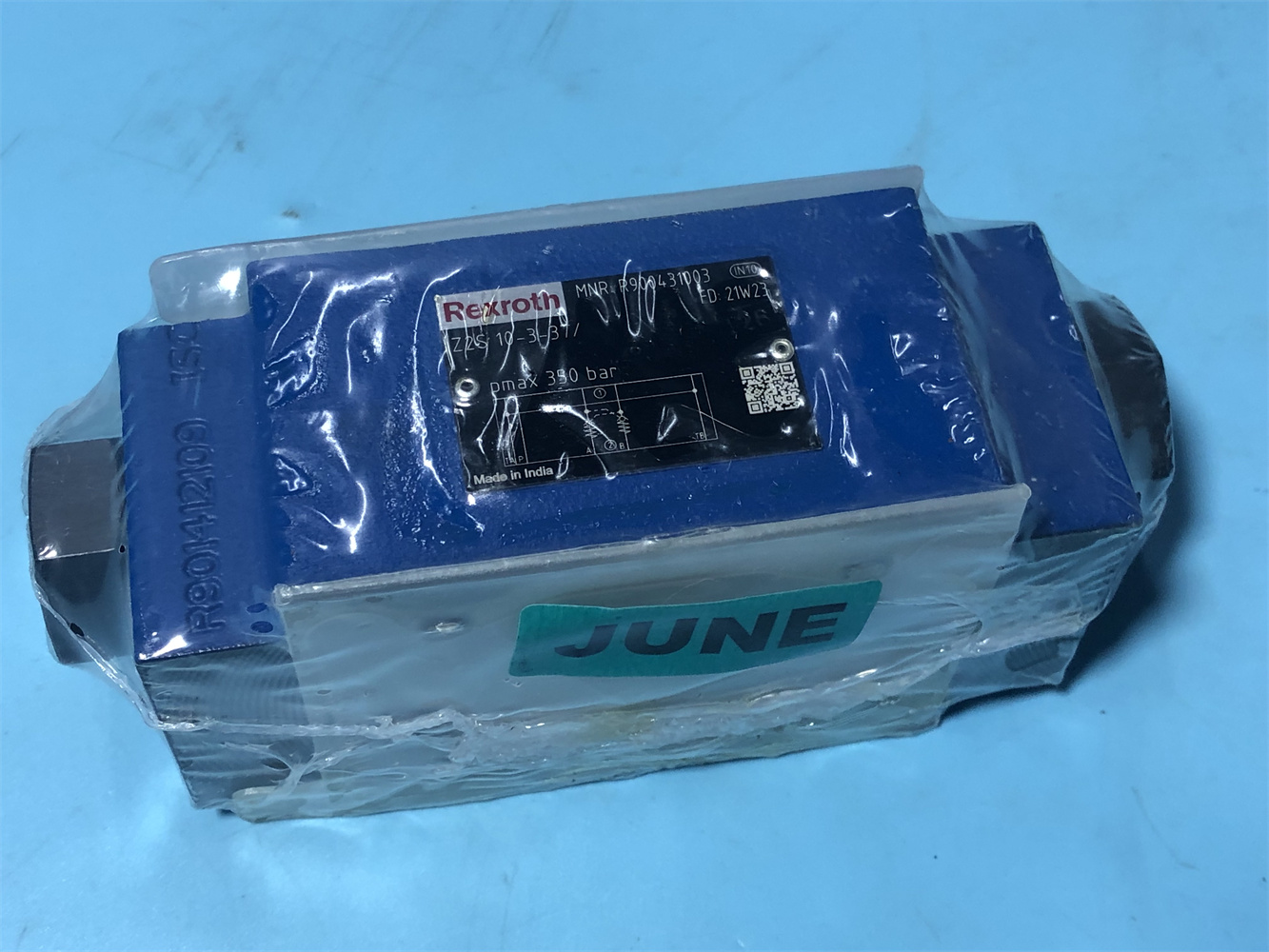

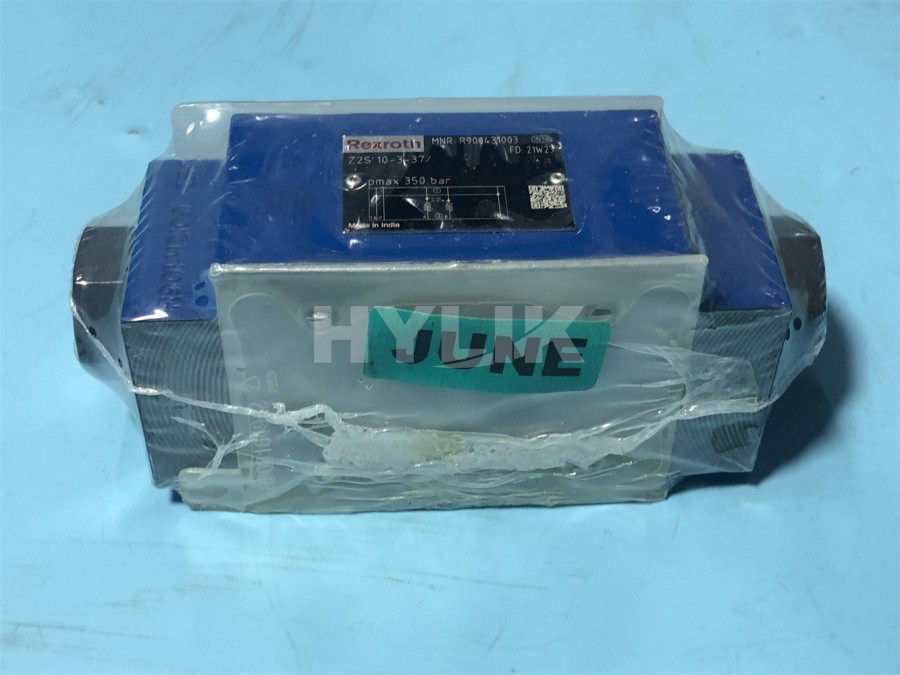

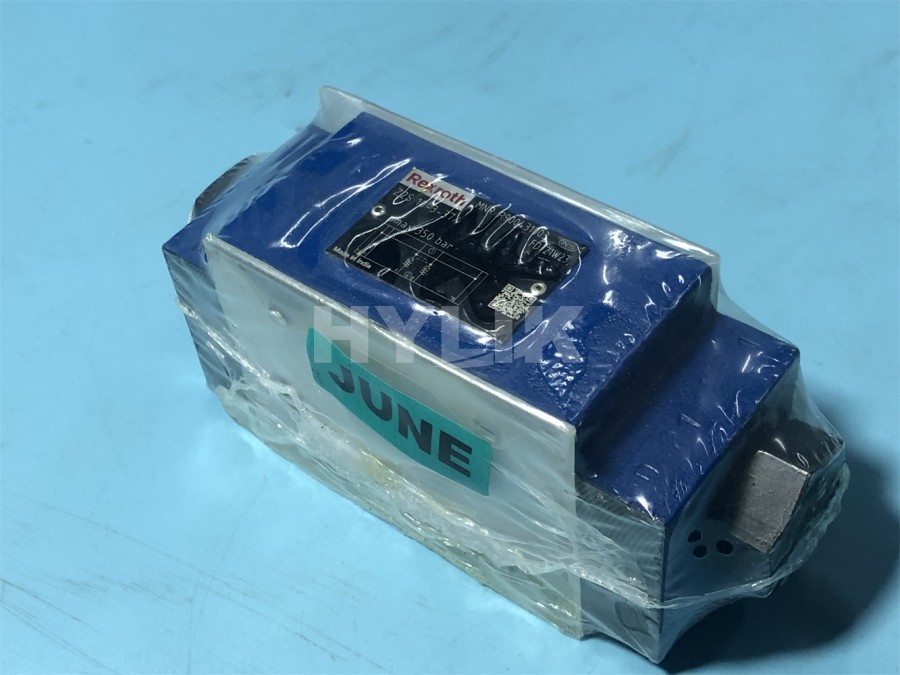

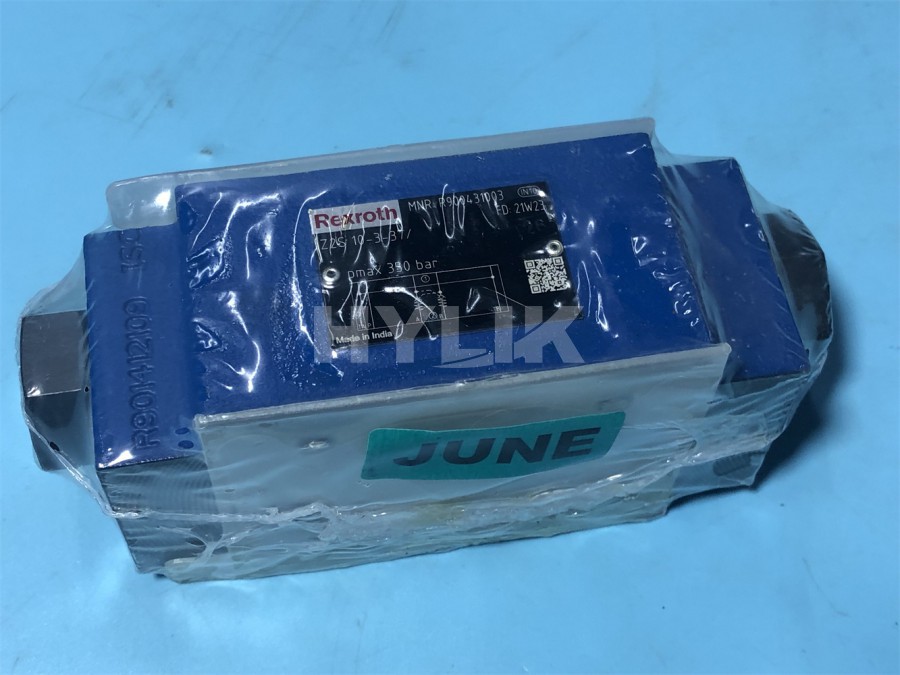

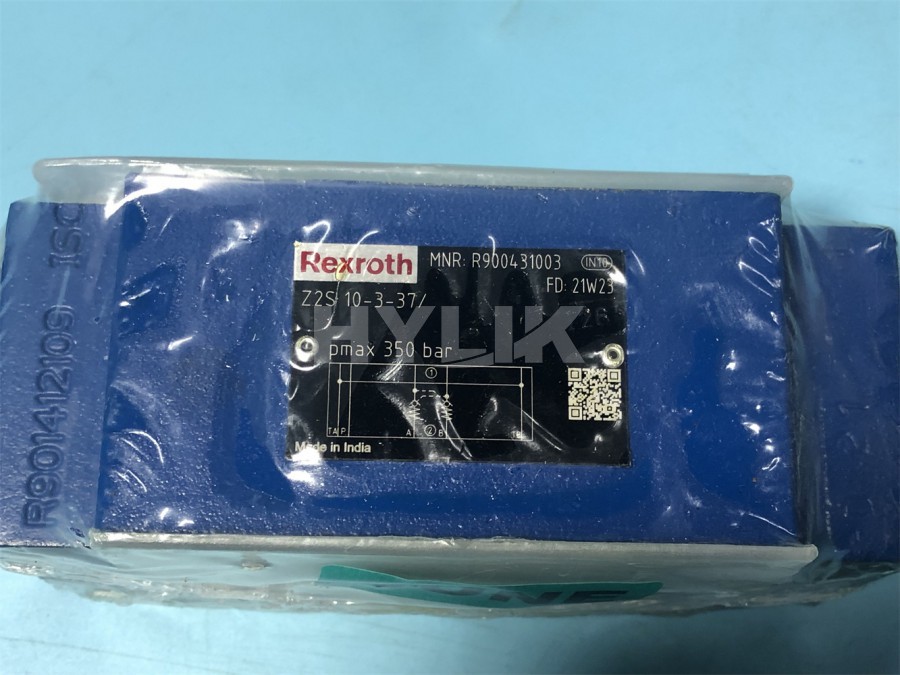

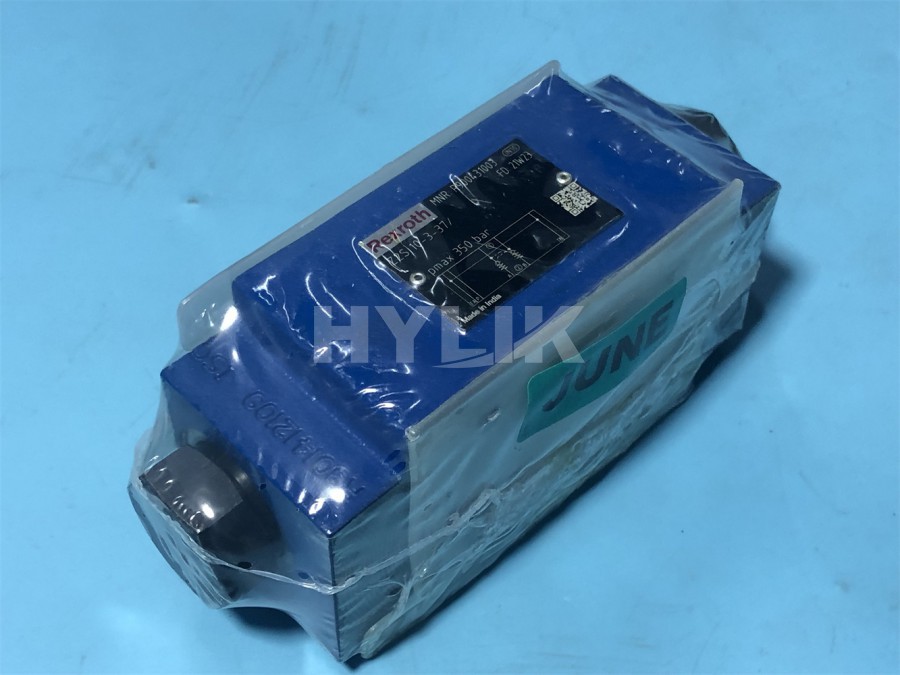

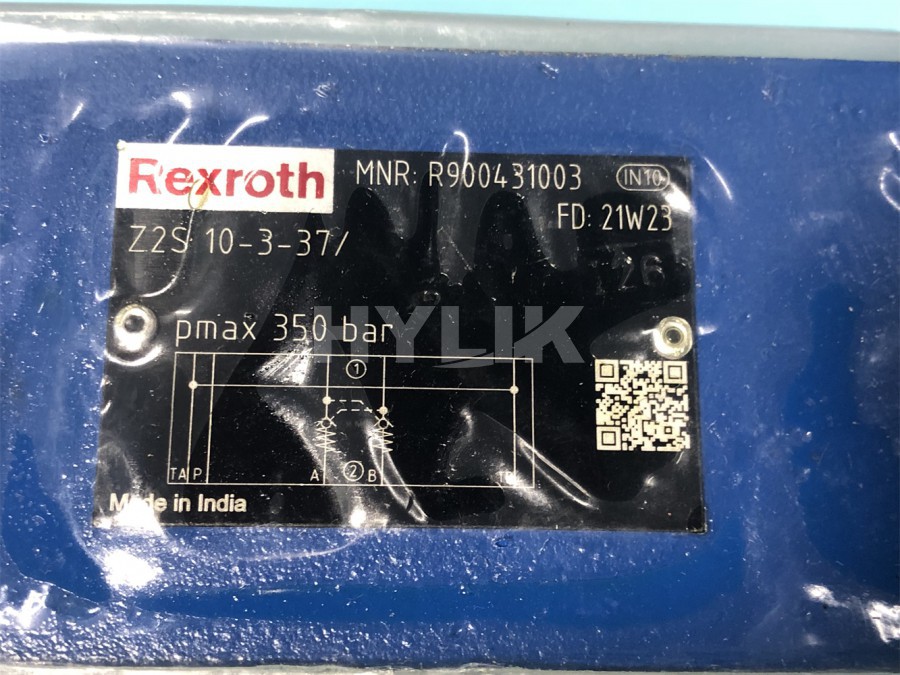

REXROTH力士乐 单向阀 R900431003 Z2S10-3-3X/

单向阀、液控单向阀、SV/SL型液控单向阀、Z2S叠加式液控单向阀

1.结构和工作原理

单向阀又称止回阀或逆止阀。用于液压系统中防止油流反向流动。单向阀有直通式和直角式两种。

SV和SL型液控单向阀都是座式阀，由液压开启，能给出反向流。

这种阀用来隔离局部压力回路，即作为在管子破裂时防止负载降落的保护，也可防止负载下爬。这种液控单向阀主要包括阀体、主阀、先导阀、压缩弹簧和控制活塞 。

SV型阀(无泄油口)一一泄漏油内部回油

由A口至B口始终可以流动。反方向上则导阀和主阀被压缩弹簧和系统压力保持在阀座上。若X口供给压力油则控制活塞被推向右。

这首先打开导阀，然后打开主阀。于是油液先通过导阀，然后通过主

导阀。为了保证用控制活塞能可靠地操纵，需要一定的最低控制压力。

SL型阀(带泄油口)-一-泄漏油外部回油

在原理上，此阀与SV型有相同的功能。不同之处在于增加了泄油口Y,这就可使控制活的环形面积与A口隔离。A口来的油压只作用在控制活塞的面积A4上，从而有效地降低此条件下所需的控制压力。

Z2S型叠加式液控单向阀

Z2S型单向阀是叠加式液控单向阀。它可用于关闭一个或两个工作油口，无泄漏持续时间长，稳定性好。

油液从A到A1或B到B1自由流通，反向则被截止。如果油流通过阀，例如从A到A1，压力油作用在阀芯上，阀芯则向右运动并推动钢球离开阀座。单向阀被控制油打开时，油可从B1到B流通。压力在B1腔卸荷，单向阀全部开启。为保证两个主单向阀在换向阀中位时能可靠的关闭，阀的A、B口与回油路连接。

2.单向阀的主要故障

单向阀可能出现的最主要的故障，是当油液从P2腔反向进入时，锥阀芯(或钢球)不能将油液严格封闭而产生渗漏。这种渗漏现象更容易出现在反向流油的压力比较低的情况。这时需要检查阀芯锥面(或钢球)与阀座的接触是否紧密;或检查阀座孔与阀芯孔是否保证所需要的同轴度要求，或者当阀座压入阀体孔时有没有压歪。如不符合要求，则需将阀芯锥面(或钢球)与阀座重新配研，或者将阀座拆出重新压装，直到与阀芯锥面(或钢球)严密接触为止。

另外单向阀的阀座或阀套与阀体间的密封装配或拆装时挤伤，而造成内部泄漏。

如果单向阀启闭不灵活，这种阀芯有卡阻现象，则需检查阀体孔与阀芯的加工几何精度，以及二者的配合间隙是否符合要求。这种现象有可能出现于正向开启压力很小的单向阀，或者这种开启压力很小的单向阀是阀芯轴线沿水平方向安装使用时的场合;另外，也应检查弹簧是否断裂或者过分弯曲而引起卡阻。这里应该注意的是，不论是直通型单向阀还是直角型单向阀，都不允许阀芯锥面向上安装。
